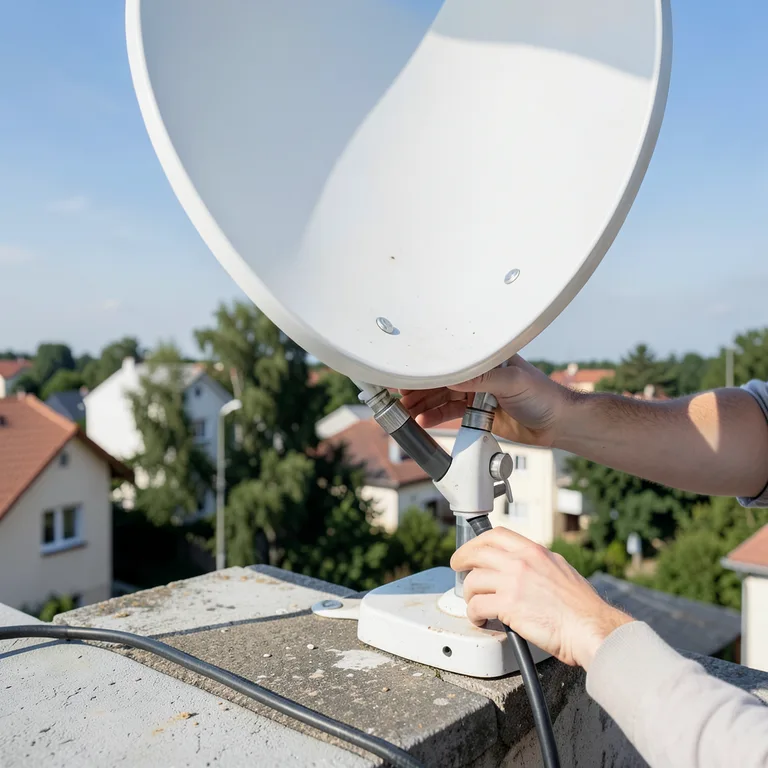

Jak správně nainstalovat a nastavit satelitní parabolu krok

Kvalitní nastavení satelitní antény vyžaduje přesné zacílení na družici pomocí správného výpočtu azimutu a elevace. Stabilní příjem televizního signálu zajistíte také pečlivým zapojením koaxiálního kabelu a správnou polarizací LNB konvertoru podle aktuálních parametrů vysílání.

Jak vybrat a připravit místo pro montáž satelitní paraboly

Pro dosažení stabilního příjmu musí být satelitní parabola umístěna na pevném podkladu s přímým výhledem na geostacionární družice, které obíhají 36 000 km nad rovníkem. Správné montážní místo nesmí mít v cestě žádné překážky, jako jsou stromy, komíny nebo vyšší budovy, které by stínily cestu signálu. Při výběru místa pro montáž satelitní paraboly se zaměřte na body, kde lze instalovat kolmý stožár s vysokou mechanickou tuhostí, schopný odolat nárazům větru.

Při instalaci v různých typech prostředí zvažte následující možnosti:

• Střecha: Ideální volba pro zajištění volného výhledu, vyžaduje však bezpečný přístup a kvalitní vodotěsné ukotvení stožáru.
• Balkon: Vhodné pro snadnou montáž na zábradlí, ovšem pouze pokud orientace balkonu umožňuje přímý průhled na jih či jihozápad.
• Zahrada: Umožňuje instalaci na samostatný betonový základ, což zajišťuje maximální stabilitu konstrukce i při extrémním tlaku větru.

Odborná rada: Častou chybou je montáž paraboly v blízkosti stromů, které v zimě propustí signál, ale po olistění vytvoří neproniknutelnou clonu. Na co si dát pozor: i minimální stínění koaxiálního kabelu nebo držáku může negativně ovlivnit signálovou rezervu, která je po změně parametrů Skylink (FEC 3/4) kriticky nízká. Správně zvolené místo je základem, který vám následně usnadní přesné nastavení azimutu a elevace, polarizaci LNB i následnou DiSEqC konfiguraci.

Tento postup se hodí pro majitele rodinných domů a bytů s orientací na jih, kde lze zajistit mechanickou stabilitu stožáru po dobu 10 až 15 let. Instalace se naopak nehodí do míst, kde není možné zajistit kolmost stožáru nebo kde by délka koaxiálního kabelu od LNB k přijímači přesáhla 30 metrů, což by vedlo k neúnosným ztrátám signálu. Při plánování pamatujte, že kvalitní venkovní černý kabel s UV ochranou je nezbytný pro dlouhodobou funkčnost systému.

Jak přesně změřit a vypočítat azimut, elevaci a skew pro lokalitu

Pro úspěšné nastavení satelitní antény musíte přesně určit parametry zaměření, které se liší podle vaší konkrétní zeměpisné polohy. Správné zacílení na satelit Astra 23,5°E pro Skylink vyžaduje přesnou kombinaci těchto tří hodnot, aby byl satelitní signál stabilní a silný.

Co je azimut, elevace a skew a proč jsou důležité

Azimut představuje vodorovné natočení paraboly kolem svislé osy v rozsahu 0 až 360°. Elevace určuje vertikální sklon paraboly vzhledem k horizontu v jednotkách °. Skew pak definuje úhel otočení konvertoru v jeho držáku, čímž se nastavuje polarizace LNB. Pokud tyto hodnoty nezměříte přesně, satelitní signál bude slabý nebo zcela nedostupný, což zkomplikuje následnou DiSEqC konfiguraci i příjem programů.

Jak změřit azimut a elevaci pomocí kompasu a měřiče úhlů

K určení základních směrů využijte digitální kompas a mechanický úhloměr nebo digitální sklonoměr.

1. Zaměření azimutu – pomocí kompasu vyhledejte vypočítaný azimut pro vaši lokalitu a vytyčte jej na držáku antény.
2. Nastavení elevace – přiložte měřič úhlů na rameno paraboly a nastavte sklon podle vypočítané hodnoty v ° pro daný satelit.
3. Fixace paraboly – utáhněte šrouby držáku až po dosažení maximální hodnoty na indikátoru signálu.

Odborná rada: Při měření azimutu dejte pozor na vlivy kovových konstrukcí v okolí, které mohou kompas vychýlit a způsobit chybu v zaměření i o několik stupňů.

Výpočet skewu pro správné natočení LNB

Skew kompenzuje odchylku mezi rovinou vysílače a vaším přijímačem. Pro střední Evropu se u satelitu Astra 23,5°E pohybuje hodnota skewu obvykle mezi 5 až 10° směrem doprava při pohledu na parabolu.

1. Povolení konvertoru – uvolněte objímku, která drží LNB v rameni paraboly.
2. Otočení konvertoru – pootočte LNB podle vypočítaného úhlu v ° tak, aby konektor směřoval mírně šikmo.
3. Dotažení objímky – zajistěte LNB v optimální poloze, aby polarizace LNB odpovídala parametrům vysílání.

Tento postup je ideální pro začátečníky, kteří chtějí zajistit kvalitní příjem bez nutnosti profesionálního měřicího přístroje. Častá chyba: Zapomenutí na fyzickou korekci skewu u konvertoru vede k vysoké chybovosti signálu i při jinak perfektním nastavení azimutu a elevace.

Jak bezpečně namontovat stožár a upevnit satelitní parabolu

Pevná montáž je základním předpokladem pro stabilní satelitní signál, protože i minimální pohyb antény způsobený větrem vede k výpadkům obrazu. Mechanická tuhost je zásadní, jelikož parabola je vystavena větru, který může při orkánu vyvinout tlak v řádu několika tun. Následující pokyny k instalaci satelitní paraboly vám zajistí mechanickou odolnost celého systému a dlouhodobou spolehlivost.

Výběr vhodného stožáru podle typu prostředí

Pro instalaci na střechu volte ocelový žárově zinkovaný stožár o průměru minimálně 50 mm, který odolá náporům větru. Na balkoně postačí robustní držák typu L, pokud jej pevně ukotvíte do zdiva. Pro zahradní instalaci doporučuji betonovou patku s ocelovou trubkou. Vždy vybírejte materiál s antikorozní úpravou, aby stožár nekorodoval a udržel si svou mechanickou stabilitu po dobu doporučené životnosti komponentů, která činí 10 až 15 let.

Postup montáže stožáru a jeho zajištění

Správná montáž satelitní paraboly vyžaduje dodržení absolutní svislice, což je klíčové pro pozdější přesné nastavení azimutu a elevace.

1. Vyměření polohy – označte si kotevní body tak, aby byla základna stožáru v rovině a zajistila stabilitu.
2. Kontrola kolmice – použijte vodováhu ve dvou na sebe kolmých rovinách pro zajištění dokonalé svislosti stožáru.
3. Ukotvení základny – použijte chemické kotvy pro cihlové zdivo nebo masivní vruty do dřevěných trámů pro maximální bezpečnost.
4. Utažení spojů – dotáhněte všechny šrouby na maximum, aby stožár odolal tlaku větru dosahujícímu až několika tun.

Odborná rada: Častá chyba je nedostatečné dotažení objímek, které při silném větru způsobí nechtěné pootočení paraboly a ztrátu signálu.

Upevnění paraboly na stožár a jeho kontrola

Parabolu připevněte na stožár pomocí dodaných třmenů a dbejte na to, aby se anténa po dotažení ani nepohnula. Mechanická stabilita je kritická, protože i malá vůle v uchycení znemožňuje přesné zacílení na družici a snižuje signálovou rezervu. Po upevnění zkontrolujte, zda koaxiální kabel nezatěžuje držák paraboly a zda je v budoucnu možná snadná úprava polarizace LNB, která se liší podle místa příjmu.

Tato konstrukce se hodí pro trvalou instalaci na rodinných domech, kde je vyžadována vysoká stabilita a odolnost. Pro dočasné účely se tento způsob montáže nehodí kvůli náročnosti kotvení do fasády a nutnosti zajistit vysokou mechanickou pevnost. Pamatujte, že po 10 až 15 letech je vhodná kontrola a případná výměna úchytů i kabeláže, aby byl zajištěn spolehlivý příjem i při nepříznivých povětrnostních podmínkách.

Jak správně nastavit polarizaci LNB a nasměrovat parabolu na satelit

Pro dosažení kvalitního příjmu je nutné precizně sladit fyzickou polohu antény s technickým nastavením konvertoru. Správné nastavení satelitní antény vyžaduje trpělivost a přesnost při práci s úhly i polarizací.

Význam a nastavení skewu polarizace LNB

Správná polarizace LNB, označovaná jako skew, je klíčová pro maximální potlačení rušení mezi kanály. Skew určuje fyzické pootočení konvertoru v držáku, které kompenzuje zakřivení zemského povrchu vzhledem k oběžné dráze satelitu. Nesprávné natočení LNB o několik stupňů výrazně snižuje kvalitu signálu. Pro satelity Astra 23,5°E se v České republice obvykle nastavuje mírné pootočení směrem doleva při pohledu na parabolu zepředu.

Jak nasměrovat parabolu podle azimutu a elevace

Azimut určuje horizontální natočení paraboly vůči jihu, zatímco elevace definuje vertikální náklon vzhledem k horizontu. Pro zaměření satelitu postupujte následovně:

1. Výpočet parametrů – zjistěte přesný azimut a elevaci pro vaši lokalitu na webu či v aplikaci.
2. Nastavení elevace – fixujte úhel sklonu paraboly podle stupnice na držáku antény.
3. Hledání signálu – pomalu otáčejte parabolu v azimutu, dokud satelitní přijímač nezaznamená stabilní signál.

Použití aplikací a měřičů signálu pro přesné nastavení

K dosažení nejsilnějšího příjmu využijte specializované nástroje, které eliminují odhadování. Digitální měřič signálu vám v reálném čase zobrazí hodnoty síly a kvality, což je přesnější než sledování ukazatelů v menu přijímače. Mobilní aplikace pro nastavení satelitu využívají GPS a kompas k okamžitému zobrazení ideálního směru. Častá chyba: utažení šroubů před finální kalibrací, což způsobí posun paraboly o několik milimetrů a ztrátu obrazu. Pro koho se toto nastavení hodí: pro technicky zdatné jedince s trpělivostí. Pro koho NE: pro uživatele bez základního vybavení, kterým doporučuji odbornou montáž.

Jak připojit koaxiální kabel a nastavit satelitní přijímač

Správné propojení komponent a následné nastavení satelitního přijímače zajistí stabilní příjem bez výpadků. Postupujte pečlivě podle následujících parametrů, abyste předešli ztrátám signálu v kabeláži.

Výběr vhodného koaxiálního kabelu a délka

Pro venkovní instalaci vždy vybírejte kvalitní koaxiální kabel s měděným jádrem a stíněním, který disponuje odolností vůči UV záření. Maximální délka kabelu mezi LNB konvertorem a přijímačem by neměla překročit 30 metrů, aby nedocházelo k útlumu signálu. Častá chyba: použití levného vnitřního kabelu, který vlivem počasí popraská a dovede vlhkost až do přijímače.

Připojení kabelu k LNB a přijímači

1. Odizolování kabelu – opatrně odstraňte 15 mm vnější izolace a 10 mm stínění, aniž byste poškodili měděný vodič.
2. Našroubování F-konektoru – zajistěte pevné spojení, aby se stínění dotýkalo kovového těla konektoru, ale nedotýkalo se středového vodiče.
3. Fixace k LNB – konektor pevně dotáhněte ke konvertoru a spoj zajistěte samovulkanizační páskou proti vodě.

Základní nastavení satelitního přijímače a ladění programů

Pro příjem vysílání Skylink musíte v menu přijímače provést správné nastavení satelitní antény.

1. Konfigurace parametrů – v menu vyberte satelit Astra 23,5°E a nastavte DiSEqC konfiguraci podle zapojení vašeho přepínače.
2. Ladění programů – spusťte automatické vyhledávání nebo vložte parametry transpondéru pro Skylink (např. frekvence 12 070 MHz, polarizace H, FEC 3/4).
3. Ověření kvality – sledujte ukazatel kvality signálu, který by měl být nad 80 procent pro stabilní obraz.

Odborná rada: Tato konfigurace se hodí pro běžné domácí instalace s jednou či dvěma parabolami, pro složitější systémy s více družicemi doporučuji konzultaci s technikem disponujícím měřicím přístrojem.

Jak řešit běžné problémy s příjmem signálu po instalaci

Pokud narazíte na výpadky signálu, nejprve zkontrolujte pevnost montáže stožáru a stav kabeláže. Častou chybou při instalaci je podcenění přesnosti, kdy i posun o milimetr zcela znehodnotí nastavení satelitní antény.

Vliv počasí na kvalitu satelitního signálu

Intenzivní déšť nebo husté sněžení tlumí satelitní signál, což vede k výpadkům obrazu. Aby byl příjem stabilní i za nepříznivého počasí, musíte zajistit dostatečnou signálovou rezervu. Ta vzniká precizním zaměřením paraboly na střed svazku. Pokud signál vypadává při každém mírném dešti, je vaše anténa pravděpodobně poddimenzovaná nebo chybně nasměrovaná.

Kontrola a oprava špatného nastavení azimutu a elevace

Výpadky signálu často způsobuje špatné nastavení azimutu a elevace, které musí odpovídat vaší konkrétní zeměpisné poloze. Pro satelity Astra 23,5°E a 19,2°E využijte online kalkulátory, které vám vypočítají přesné úhly. Pokud obraz zamrzá, jemně posouvejte parabolu v krocích po 0,5 stupně. Nezapomeňte zkontrolovat i polarizaci LNB, jejímž pootočením v držáku eliminujete rušení mezi transpondéry.

Diagnostika a řešení mechanického poškození a nesprávného upevnění

Mechanické poškození paraboly, jako jsou deformace odrazové plochy či koroze konektorů, způsobuje trvalou degradaci příjmu. Zkontrolujte, zda koaxiální kabel není zlomený nebo zoxidovaný vlhkostí. Důkladné upevnění stožáru je klíčové, neboť i mírné vibrace ve větru rozladí azimut.

• Pravidelně dotahujte všechny šrouby na držácích.
• Chraňte konektory samovulkanizační páskou proti vodě.
• Ověřte, zda DiSEqC konfigurace v přijímači odpovídá zapojení kabelů.

Odborná rada: Pokud provádíte nastavení poprvé, vyhněte se pohybu s parabolou, když je připojena k napájení, abyste předešli zkratu v koaxiálním kabelu. Tento postup se hodí pro technicky zdatné uživatele, zatímco pro úplné začátečníky je bezpečnější využít profesionální měřicí přístroj pro přesnou kalibraci.

Časté dotazy

Jak dlouhý může být koaxiální kabel pro satelitní parabolu?

Maximální doporučená délka koaxiálního kabelu je cca 30 metrů, aby nedocházelo k významným ztrátám signálu.

Jaký průměr paraboly je vhodný pro příjem Skylink signálu?

Pro satelity Thor (0,8° západně) a Astra (23,5° východně) je ideální parabola s průměrem 80 cm.

Co znamená nastavení skew u LNB?

Nastavení skew je úhel polarizace LNB, který musí být správně natočen podle polohy satelitu a lokality, aby se optimalizoval příjem signálu.

Jak zjistím správný azimut pro instalaci paraboly?

Azimut lze určit pomocí zeměpisné polohy a mapy, nebo aplikace, a přesně změřit kompasem; typicky se udává v stupních od severu.

Jak často je potřeba kontrolovat a měnit komponenty satelitní paraboly?

Životnost komponentů na střeše je 10-15 let, poté je vhodná kontrola a případná výměna stožáru, kabeláže a upevnění.

Jak nastavit DiSEqC pro příjem z více satelitů?

DiSEqC se nastavuje v přijímači podle počtu a typu připojených LNB, umožňuje přepínání mezi satelity bez manuálního přenastavování paraboly.

Jak ovlivňuje počasí příjem satelitního signálu?

Déšť, sníh a husté mraky způsobují zvýšený útlum signálu, proto je důležitá dostatečná signálová rezerva při ideálních podmínkách.

Jak bezpečně namontovat parabolu na balkon nebo střechu?

Použijte pevný stožár s kolmým upevněním, dodržujte bezpečnostní opatření, a zajistěte mechanickou stabilitu proti větru.

Jak naladit programy Skylink po instalaci paraboly?

Po připojení přijímače a správném nastavení paraboly spusťte automatické ladění programů, zadejte správné parametry satelitu Astra 23,5°E.

Co dělat, když po instalaci paraboly není signál?

Zkontrolujte správné natočení azimutu a elevace, nastavení skewu LNB, kvalitu kabeláže a případná mechanická poškození nebo počasí.

Jak přesně změřit elevaci paraboly pro správné nasměrování?

Elevaci nastavte podle tabulky pro vaši lokalitu, například 35° pro Prahu, pomocí úhloměru na držáku paraboly.

Jak bezpečně upevnit stožár paraboly na střechu?

Použijte kotevní šrouby s minimálním průměrem 10 mm a zajistěte pevné uchycení na nosnou konstrukci střechy.
