Jak vyrobit pyrolyzní kotel svépomocí s výkresy a videem

Pyrolyzní kotel představuje moderní způsob vytápění založený na dvoufázovém spalování, které výrazně zvyšuje účinnost a snižuje spotřebu paliva. Výroba kotle svépomocí umožňuje nejen ušetřit až 40 % paliva, ale také přesně přizpůsobit výměník tepla vašim potřebám. Podrobný návod s výkresy a videem vás provede celým procesem krok za krokem.

Princip fungování pyrolyzního kotle a jeho výhody

Pyrolyzní kotel pracuje na principu dvoufázového spalování, které kombinuje pyrolytický rozklad paliva s následným spalováním vzniklých plynů při vysokých teplotách. Tento proces probíhá v teplotním rozsahu od 250 do 850 °C a umožňuje efektivní využití paliva, což vede k úspoře až 40 % paliva a prodloužení doby hoření až na 12 hodin. Jak funguje pyrolyzní kotel a jak ho vyrobit svépomocí s vizuálními pomůckami, se dozvíte v dalších částech návodu.

Jak probíhá dvoufázové spalování v pyrolyzním kotli?

Pyrolyzní kotel využívá dvoufázové spalování, které začíná v první fázi při teplotách 250-500 °C. V této fázi dochází k pyrolytickému rozkladu paliva, kdy se z tuhého materiálu uvolňují hořlavé plyny známé jako dřevoplyn. Tento proces probíhá v uzavřené spalovací komoře, kde palivo neshoří přímo, ale přeměňuje se na plynnou formu. Ve druhé fázi se tyto plyny spalují při teplotách mezi 700 a 850 °C, čímž se zajišťuje vysoká účinnost spalování a snížení emisí škodlivin. Takto dvoufázové spalování umožňuje lépe využít energii paliva a minimalizovat zbytky po hoření.

Výhody pyrolyzního kotle oproti klasickým kotlům

Pyrolyzní kotel nabízí několik významných výhod, které ocení každý, kdo plánuje výrobu kotle svépomocí. Především doba hoření může dosáhnout až 12 hodin nepřetržitého provozu, což výrazně zvyšuje komfort topení bez nutnosti častého přikládání. Díky vyšší účinnosti spalování a integrovanému výměníku tepla šetří pyrolyzní kotel palivo až o 40 % ve srovnání s běžnými kotli. Další benefit představuje snížení emisí, což přispívá k ekologičtějšímu provozu. Správná regulace vzduchu a údržba kotle udržují spalovací proces stabilní a bezpečný.

• Doba hoření až 12 hodin
• Úspora paliva až 40 %
• Nižší emise škodlivin
• Vyšší účinnost díky dvoufázovému spalování

Tip: Pro výrobu kotle svépomocí je nezbytné mít přesné výkresy a video průvodce, které pomohou správně sestavit spalovací komoru a výměník tepla. Nezapomeňte na kvalitní svářečské nástroje a pravidelnou údržbu kotle, která zajistí dlouhodobý a bezpečný provoz.

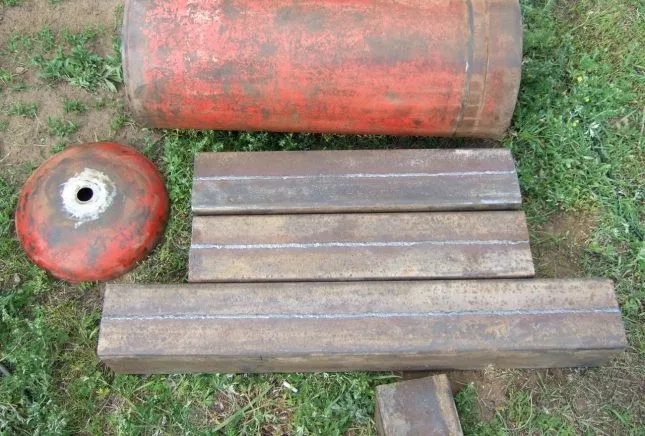

Materiály a nástroje potřebné pro výrobu pyrolyzního kotle

Pro výrobu pyrolyzního kotle svépomocí je nezbytné připravit kvalitní materiály a odpovídající nástroje, které zajistí pevnost a dlouhou životnost zařízení. Následující podkapitoly vám přiblíží, jaké ocelové plechy a trubky použít a jaké vybavení budete potřebovat.

Jaké ocelové plechy a trubky jsou vhodné pro výrobu kotle?

Pro konstrukci pyrolyzního kotle se používají ocelové plechy o tloušťce 3-5 mm, ideálně z uhlíkové oceli, která nabízí dostatečnou pevnost i odolnost vůči vysokým teplotám pyrolyzního spalování. Tloušťka plechu přímo ovlivňuje životnost kotle a jeho schopnost odolávat mechanickému i tepelnému namáhání.

Kotle využívají také kovové trubky s průměrem od 32 mm do 159 mm. Tyto trubky slouží především jako součást výměníku tepla a pro vedení vzduchu do spalovací komory. Správný průměr trubek umožňuje efektivní dvoufázové spalování, které zvyšuje účinnost kotle a snižuje emise. Výběr správných rozměrů trubek je klíčový pro správnou cirkulaci vzduchu a optimální tepelný výkon zařízení.

Potřebné nástroje pro výrobu pyrolyzního kotle

Výroba kotle vyžaduje přesné a spolehlivé nástroje. Svářečka je nezbytná pro pevné a bezpečné spojení ocelových plechů a trubek, což zajistí stabilitu a těsnost konstrukce. Použití kvalitních svářečských nástrojů je zásadní, protože špatně provedené sváry mohou způsobit úniky plynů a snížit životnost kotle.

Bruska slouží k úpravě hran plechů a trubek, odstranění nerovností a přípravě povrchů na svařování. Dobře obroušené hrany zvyšují kvalitu svarů a tím i celkovou pevnost kotle. Vrtací stroj je potřeba pro přesnou přípravu otvorů pro šrouby, regulátory vzduchu nebo další komponenty nutné pro správnou funkci kotle.

Bezpečnost při práci s těmito nástroji je klíčová. Doporučuji používat ochranné pomůcky, jako jsou svářečská kukla, rukavice a pevné oblečení, aby byla zajištěna bezpečná a efektivní údržba kotle i jeho následný provoz.

Tip: Kolik materiálu potřebuji na výrobu pyrolyzního kotle svépomocí s výkresy a videem, zjistíte podrobně v dalších kapitolách s výkresovou dokumentací, která obsahuje i přesné rozměry dílů a množství materiálu. Video a výkresy pro stavbu domácího pyrolyzního kotle svépomocí jsou klíčové pro správnou montáž i bezpečnou údržbu kotle.

Na co si dát pozor: častou chybou je použití tenčích plechů pod 3 mm, které rychle korodují a nepruží při teplotních změnách, což vede k prasklinám. Tento kotel se hodí pro kutily s dostatečnou zkušeností v práci se svařováním a kovem, ale ne pro začátečníky bez přístupu k výkresové dokumentaci a kvalitním nástrojům.

Krok za krokem výroba a montáž pyrolyzního kotle podle výkresů

K výrobě pyrolyzního kotle svépomocí je potřeba postupovat přesně podle výkresové dokumentace a sledovat instruktážní video návody. Následující kroky vám ukážou, jak zvládnout přípravu materiálů, svařování konstrukce a montáž výměníku tepla i vzduchových kanálů.

Příprava a řezání materiálů

Výroba kotle začíná přesným řezáním ocelových plechů o tloušťce 3-5 mm. Pro dvoufázové spalování je nutné připravit palivovou a spalovací komoru přesně podle výkresů, včetně otvorů pro vzduchové kanály a přívody vody. Doporučuje se používat profesionální svářečské nástroje a řezací zařízení, aby byly hrany čisté a přesné. Ocelové plechy musí být zbaveny rzi a olejových nečistot před svařováním.

1. Výběr ocelových plechů – tloušťka 3-5 mm, nejčastěji 4 mm
2. Řezání plechů – dle výkresové dokumentace, s přesností na 1 mm
3. Příprava otvorů – pro vzduchové kanály a přívody vody dle plánu
4. Čištění povrchu – odstranění rzi a mastnoty brusným nástrojem

Tip: Nepřesné řezání vede k problémům při svařování a montáži, proto věnujte čas správné přípravě.

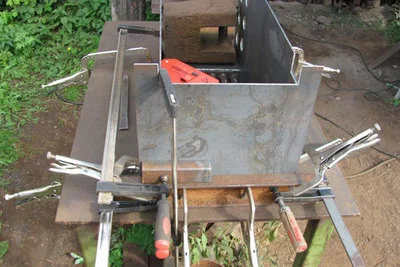

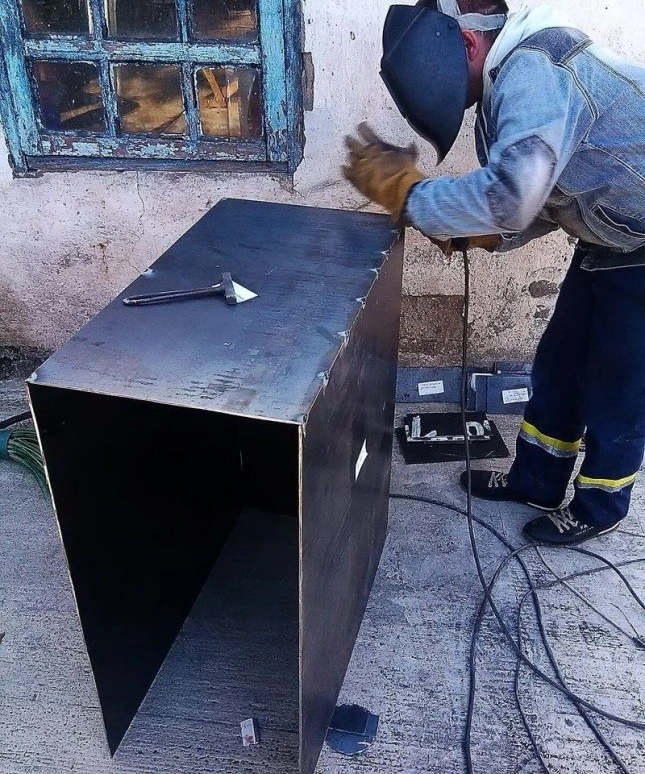

Svařování a sestavení dvoukomorové konstrukce

Svařování je klíčovou fází, kde se z jednotlivých plechů vytvoří palivová a spalovací komora. Tyto dvě části tvoří základ pyrolyzního kotle a musí být spojeny pevně a těsně. Zpravidla se používá svařování metodou MIG nebo TIG pro kvalitní spoje. Dále se instalují litinové dveře, které musí přesně sedět a šamotové cihly, jež zvyšují tepelnou odolnost spalovací komory. Délka válce topeniště by měla být přibližně 130 cm, aby zajistila optimální spalování.

1. Svařování palivové komory – s přesností podle výkresu
2. Svařování spalovací komory – vytvoření dvoufázové konstrukce
3. Montáž litinových dveří – zabezpečení těsnosti a snadného přístupu
4. Uložení šamotových cihel – izolace spalovací komory a ochrana plechu

Odborná rada: Špatné svařování vede k únikům plynů a zhoršení funkce kotle, proto doporučuji kontrolu svarů po dokončení.

Montáž výměníku tepla a vzduchových kanálů

Výměník tepla se vyrábí ze svařených trubek průměru 57 mm, které jsou sestaveny do tvaru podle výkresů. Výměník slouží k přenosu tepla z plynů na topnou vodu a jeho správná instalace zvyšuje účinnost kotle. Vzduchové kanály se vyvrtávají do plechu a slouží k přívodu sekundárního vzduchu nutného pro pyrolyzní spalování. Důležitá je i montáž regulace vzduchu, která umožňuje přesné nastavení spalovacího procesu.

1. Svařování kovových trubek – průměr 57 mm, dle výkresu
2. Montáž výměníku tepla – pevné připojení a utěsnění spojů
3. Vrtání otvorů pro vzduchové kanály – přesné umístění dle plánu
4. Instalace sekundárního přívodu vzduchu – zajištění regulace spalování

Tip: Nesprávná montáž vzduchových kanálů může způsobit nedostatečné spalování a tvorbu dehtu.

Krok za krokem jak sestavit pyrolyzní kotel s výkresy a instruktážním videem

Pro lepší pochopení jednotlivých úkonů doporučuji sledovat video návody, které vizuálně doplní výkresovou dokumentaci. Díky nim lze snadno vyvarovat častých chyb, jako jsou nepřesné řezy nebo špatné svařování. Kompletní výkresy jsou dostupné online a obsahují podrobné rozměry i materiálové specifikace.

Jaké jsou chyby při stavbě pyrolyzního kotle a jak je napravit na základě výkresů a videa

Mezi nejčastější chyby patří nepřesné řezání plechů, které vede k špatnému svařování, a nedostatečná izolace komína. Dalším problémem bývá nesprávná regulace přívodu vzduchu, což snižuje účinnost pyrolyzního spalování. Výkresy a video návody pomáhají tyto chyby odhalit a správně opravit již v průběhu výroby.

—

FAQ

Otázka: Jaké materiály potřebuji k výrobě pyrolyzního kotle svépomocí?

Potřebujete ocelové plechy o tloušťce 3-5 mm, kovové trubky průměrů 32, 57 a 159 mm, cca 100 ks šamotových cihel, svářečku, brusku a vrtací stroj.

Otázka: Jak dlouho může pyrolyzní kotel hořet na jednu dávku paliva?

Pyrolyzní kotel umožňuje až 12 hodin nepřetržitého hoření na jednu dávku dřeva při optimálním zatížení.

Otázka: Jak správně nastavit přívod vzduchu v pyrolyzním kotli?

Použijte horní přívod vzduchu s regulací sekundárního vzduchu a škrticím ventilem, který pomáhá při zapálení kotle.

Otázka: Jaká je optimální tloušťka stěny ocelového plechu pro výrobu kotle?

Optimální tloušťka stěny ocelového plechu je 3-5 mm, nejčastěji se používá 4 mm.

Otázka: Jak provést tlakové zkoušky výměníku tepla?

Naplníte výměník teplou vodou a zvýšíte tlak na 1,3 atm, přičemž kontrolujete těsnost svarů během 24hodinové zkoušky.

Otázka: Jaká je délka topeniště pyrolyzního kotle?

Délka válce topeniště je cca 130 cm, což umožňuje efektivní spalování a přikládání paliva.

Otázka: Jak se připojuje výměník tepla k topnému okruhu?

Výměník se instaluje se sklonem k přívodu studené vody, spoje se utěsňují koudelí a tmelem, a používá se třícestný termostatický ventil nastavený na 55 °C.

Otázka: Jak často je potřeba čistit pyrolyzní kotel?

Doporučuje se pravidelné čištění výměníku a spalovací komory po každé topné sezoně nebo dle intenzity provozu.

Otázka: Jaké chyby se nejčastěji dělají při stavbě pyrolyzního kotle?

Nejčastější chyby jsou nepřesné řezání plechů, špatné svařování, nedostatečná izolace komína a nesprávná regulace přívodu vzduchu.

Otázka: Jak minimalizovat tvorbu dehtu a kondenzátu v kotli?

Je nutné správně izolovat komín a zajistit dostatečnou teplotu spalin, aby se zabránilo kondenzaci a tvorbě dehtu.

Otázka: Jak správně dimenzovat komín pro pyrolyzní kotel?

Komín by měl mít průměr minimálně 150 mm a výšku alespoň 5 metrů, aby zajistil dostatečný tah a minimalizoval tvorbu dehtu.

Otázka: Jak integrovat bezpečnostní prvky při stavbě pyrolyzního kotle?

Je nutné instalovat přetlakový ventil s nastavením na 2 bar a teplotní čidlo, které zabrání přehřátí kotle a zajistí bezpečný provoz.

Nastavení a regulace přívodu vzduchu pro efektivní spalování

Správné nastavení a regulace přívodu vzduchu jsou klíčové pro efektivní pyrolyzní spalování a dosažení vysoké účinnosti kotle. Pyrolyzní kotel využívá horní přívod vzduchu, který zajišťuje primární přísun kyslíku do spalovací komory, kde probíhá dopalování plynů vzniklých pyrolýzou. Regulace musí umožnit přesné dávkování vzduchu tak, aby bylo dosaženo optimálního poměru mezi primárním a sekundárním spalováním, což přímo ovlivňuje výkon a spotřebu paliva.

Jak nastavit horní přívod vzduchu pro optimální spalování?

Horní přívod vzduchu slouží jako hlavní zdroj kyslíku pro aktivní spalovací komoru, kde dochází k dopalování hořlavých plynů při teplotách 250-850 °C. Pro správnou funkci je nutné zajistit plynulou regulaci průtoku vzduchu v rozsahu 20-100 % podle aktuálního výkonu kotle. Nedostatečný přívod vzduchu vede k nedokonalému spalování a tvorbě sazí, zatímco nadbytek vzduchu snižuje účinnost kotle a zvyšuje spotřebu paliva až o 15 %. Doporučené nastavení je takové, kdy plamen hoří jasně a stabilně, bez viditelných kouřových emisí, což lze ověřit i pomocí optických senzorů nebo vizuální kontroly přes inspekční okénko. Při výrobě kotle je třeba zajistit rovnoměrné rozmístění vzduchových kanálů na přední straně vzduchového potrubí, aby byl přívod kyslíku rovnoměrný a regulovatelný.

Role sekundárního vzduchu a škrticího ventilu při spalování

Sekundární vzduch se přivádí do horní části spalovací komory a slouží k dopalování nespálených plynů uvolněných při pyrolýze. Tento dvoufázový proces spalování výrazně zvyšuje účinnost kotle až na 85-95 % při plném zatížení a zároveň snižuje emise škodlivin. Regulace sekundárního vzduchu probíhá pomocí kovové trubky zapuštěné pod úrovní aktivní spalovací komory, která umožňuje přesné dávkování kyslíku podle potřeby. Škrticí ventil je nezbytný zejména při zapalování kotle – umožňuje dočasné omezení přívodu vzduchu, čímž usnadňuje rozhoření paliva a stabilizaci hoření. Po rozhoření se ventil plynule otevírá, aby zajistil dostatečný přívod vzduchu pro kontinuální spalování a dopalování plynů. Kvalitní škrticí ventil s přesným nastavením výrazně zvyšuje komfort a bezpečnost provozu.

Častá chyba: Příliš rychlé nebo opožděné otevření škrticího ventilu může způsobit zhasnutí plamene nebo nadměrné kouření, což negativně ovlivňuje účinnost kotle a zvyšuje emise. Proto je nutné nastavení ventilu pečlivě vyzkoušet během prvních provozních hodin.

Pro koho se to hodí vs pro koho NE: Regulace přívodu vzduchu tímto způsobem je vhodná pro domácnosti s pravidelným dohledem nad kotlem a základními zkušenostmi s jeho údržbou. Naopak uživatelé preferující bezobslužný provoz by měli zvážit automatizované systémy regulace, protože ruční ovládání vyžaduje zkušenost a pozornost.

• Při výrobě kotle použijte svářečské nástroje s přesností zajišťující těsnost vzduchových kanálů a regulačních prvků.
• Pravidelná údržba musí zahrnovat kontrolu funkčnosti škrticího ventilu a čistotu vzduchových průchodů, což významně ovlivňuje výkon výměníku tepla a celkovou účinnost kotle.

Video návody a detailní výkresová dokumentace často zobrazují správné umístění a nastavení horního přívodu vzduchu, sekundárního vzduchu i škrticího ventilu, což usnadňuje správnou montáž a následný provoz pyrolyzního kotle svépomocí.

Bezpečnostní testy a instalace ochranných prvků

Tlaková zkouška výměníku tepla je zásadní pro bezpečnou výrobu kotle a ověřuje jeho odolnost proti tlaku. Provádí se při 1,3 atm, což představuje mírný nadtlak vůči běžnému provozu, aby se odhalily možné netěsnosti nebo vady svarů. Součástí testování je instalace manometru, který přesně měří tlak v systému a umožňuje tak kontrolu během provozu.

Bezpečnostní ventil slouží k odvodu přetlaku, čímž zabraňuje nebezpečným situacím způsobeným nadměrným tlakem v kotli. Odvzdušňovací ventil zase pomáhá odstranit zachycený vzduch, což zlepšuje efektivitu pyrolyzního spalování a stabilitu dvoufázového spalování.

Izolace komína je zásadní v prevenci vzniku dehtu a kondenzátu, které mohou výrazně snížit životnost kotle a zhoršit jeho výkon. Správně zvolená izolace zároveň usnadňuje údržbu kotle a zvyšuje bezpečnost celého topného systému.

1. Příprava na tlakové zkoušky – zajistit kompletní svařovací spoje a uzavřené výměníky tepla
2. Naplnění výměníku vodou – provést plné naplnění a odstranění vzduchu
3. Připojení manometru – instalovat měřicí přístroj pro kontrolu tlaku
4. Provádění tlakového testu – pomalu zvyšovat tlak na 1,3 atm a sledovat těsnost svarů
5. Montáž bezpečnostního ventilu – zajistit automatický odvod přetlaku pro bezpečný provoz
6. Instalace odvzdušňovacího ventilu – umožnit snadné odstranění vzduchu z topného okruhu
7. Izolace komína – použít vhodné materiály k eliminaci kondenzátu a dehtu

Jaké jsou chyby při stavbě pyrolyzního kotle a jak je napravit na základě výkresů a videa

Častou chybou je nedostatečná tlaková zkouška nebo absence bezpečnostních ventilů, což může vést k nebezpečným situacím. Návody s podrobnými výkresy a videem proto zdůrazňují správné pořadí montáže a kontrol, které doporučuji důsledně dodržovat pro bezpečný a spolehlivý provoz.

Připojení kotle k topnému okruhu a regulace teploty

Připojení pyrolyzního kotle k topnému okruhu a správná regulace teploty jsou klíčové pro jeho bezpečný a efektivní provoz. Výměník tepla musí být instalován s mírným sklonem směrem k odtoku, což zabrání hromadění kondenzátu a usnadní odvod spalovacích plynů. Spoje trubek doporučuji utěsnit kvalitní koudelí a speciálním tmelem, které zajistí dlouhodobou těsnost a zabrání únikům, což je nezbytné pro správnou funkci kotle a jeho údržbu.

Třícestný termostatický ventil nastavte na teplotu 55 °C, aby se zabránilo přílišnému ochlazování výměníku tepla a zároveň se zajistila optimální cirkulace teplé vody v topném systému. Oběhové čerpadlo musí být správně dimenzováno a instalováno tak, aby zajistilo rovnoměrnou cirkulaci vody, čímž se podpoří dvoufázové spalování a zvýší účinnost pyrolyzního spalování.

• Instalujte výměník tepla se sklonem minimálně 3° směrem k odtoku
• Utěsněte spoje koudelí a žáruvzdorným tmelem
• Nastavte třícestný termostatický ventil na 55 °C
• Zvolte oběhové čerpadlo s dostatečným výkonem pro topný okruh

Pro nejlepší postup na stavbu pyrolyzního kotle doma včetně detailních výkresů a videa doporučuji věnovat pozornost správnému připojení a regulaci, protože chyby v této části komplikují údržbu kotle a mohou snížit jeho životnost. Na co si dát pozor: nedostatečné utěsnění spojů vede k netěsnostem a poruchám systému. Tento návod na stavbu pyrolyzního kotle svépomocí včetně výkresové dokumentace a video průvodce vám pomůže vyhnout se základním chybám a zajistit bezpečný provoz.

Údržba a čištění pyrolyzního kotle

Údržba pyrolyzního kotle je nezbytná pro zachování vysoké účinnosti spalování a bezpečného provozu. Pravidelné čištění výměníku tepla a spalovací komory od sazí a popela zabraňuje snížení přenosu tepla, které může způsobit až o 15 % vyšší spotřebu paliva. Doporučená frekvence čištění je minimálně jednou za měsíc během topné sezóny, při intenzivním provozu i častěji, například každých 14 dní.

Odstranění sazí ze spalovací komory a výměníku tepla je klíčové, protože saze omezují průchod vzduchu a zvyšují riziko vzniku dehtu. K čištění se používá pevný kartáč nebo štětec s dlouhou rukojetí, který umožní dosáhnout do všech koutů výměníku. Popel by měl být odstraňován po každém úplném vyhoření dávky paliva, aby nedocházelo k ucpávání přívodu vzduchu a neefektivnímu spalování.

Kontrola těsnosti svarů a spojů je nutná po každé topné sezóně a po prvních 50 hodinách provozu nově vyrobeného kotle. Netěsnosti snižují účinnost dvoufázového pyrolyzního spalování a mohou způsobit únik kouřových plynů do prostoru kotelny. K detekci netěsností se doporučuje použití svářečských nástrojů a vizuální kontrola svarových spojů při zahřátí kotle, kdy dochází k roztažení materiálu.

Dále je třeba pravidelně kontrolovat stav těsnění dvířek palivové komory a popelníku. Poškozené nebo ztvrdlé těsnění je nutné vyměnit, aby byla zajištěna správná regulace přívodu vzduchu a zabránilo se zpětnému úniku kouře. Doporučený materiál pro těsnění je žáruvzdorná šňůra o průměru 10-15 mm, která vydrží teploty až 600 °C.

• Odstraňte popel ze spalovací komory po každém úplném vyhoření paliva
• Vyčistěte výměník tepla štětcem nebo kartáčem od sazí minimálně jednou za měsíc
• Zkontrolujte těsnost svarů a spojů po 50 hodinách provozu a po topné sezóně
• Vyměňte poškozené těsnění dvířek za žáruvzdornou šňůru o průměru 10-15 mm

Tip: Častou chybou je zanedbání kontroly těsnosti svarů, což vede k úniku horkých plynů a snížení účinnosti kotle až o 10 %. Údržba pyrolyzního kotle je vhodná pro uživatele s pravidelným topným provozem; u občasného vytápění lze intervaly čištění prodloužit, ale riziko usazování sazí roste.

Odborná rada: Při údržbě využijte podrobný návod na stavbu pyrolyzního kotle svépomocí s výkresovou dokumentací a video průvodcem, které obsahují doporučení i konkrétní postupy čištění a kontroly.

Časté dotazy o výrobě pyrolyzního kotle svépomocí

Otázka: Jaké materiály potřebuji k výrobě pyrolyzního kotle svépomocí?

Pro výrobu kotle budete potřebovat ocelové plechy o tloušťce 3-5 mm, kovové trubky průměrů 32, 57 a 159 mm, přibližně 100 šamotových cihel, svářečské nástroje včetně svářečky, brusku a vrtací stroj. Tyto materiály zajistí pevnost a odolnost konstrukce.

Otázka: Jak dlouho může pyrolyzní kotel hořet na jednu dávku paliva?

Pyrolyzní spalování umožňuje až 12 hodin nepřetržitého hoření na jednu dávku dřeva při správném nastavení vzduchu a optimálním zatížení topeniště.

Otázka: Jak správně nastavit přívod vzduchu v pyrolyzním kotli?

Přivádí se primární vzduch do spodní části, sekundární vzduch se reguluje horním přívodem s škrticím ventilem, což pomáhá optimalizovat dvoufázové spalování a stabilizovat hoření.

Otázka: Jaká je optimální tloušťka stěny ocelového plechu pro výrobu kotle?

Nejčastěji se používá plech o tloušťce 4 mm, který nabízí dostatečnou pevnost a tepelnou odolnost bez zbytečné náročnosti na svařování.

Otázka: Jak provést tlakové zkoušky výměníku tepla?

Výměník naplňte teplou vodou a zvýšte tlak na 1,3 atm, během 24 hodin kontrolujte těsnost svarů, aby byla zajištěna bezpečnost provozu.

Otázka: Jaká je délka topeniště pyrolyzního kotle?

Délka válce topeniště by měla být kolem 130 cm, což umožňuje efektivní přikládání paliva a kvalitní spalování.

Otázka: Jak se připojuje výměník tepla k topnému okruhu?

Výměník se instaluje se sklonem k přívodu studené vody, spoje se těsní koudelí a tmelem, a používá se třícestný termostatický ventil nastavený na 55 °C.

Otázka: Jak často je potřeba čistit pyrolyzní kotel?

Údržba kotle zahrnuje čištění výměníku a spalovací komory po každé topné sezoně nebo podle intenzity provozu, aby se zabránilo usazování nečistot a snížení účinnosti.

Otázka: Jaké chyby se nejčastěji dělají při stavbě pyrolyzního kotle?

Časté chyby jsou nepřesné řezání plechů, špatné svařování, nedostatečná izolace komína a nesprávná regulace přívodu vzduchu, což negativně ovlivňuje výkon a bezpečnost.

Otázka: Jak minimalizovat tvorbu dehtu a kondenzátu v kotli?

Správná izolace komína a udržování teploty spalin nad 150 °C zabraňuje kondenzaci a tvorbě dehtu, což prodlužuje životnost kotle.

Otázka: Jak správně dimenzovat komín pro pyrolyzní kotel?

Komín by měl mít minimální průměr 150 mm a výšku alespoň 5 metrů, což zajistí dostatečný tah a efektivní odvod spalin.

Otázka: Jak integrovat bezpečnostní prvky při stavbě pyrolyzního kotle?

Instalujte přetlakový ventil nastavený na 2 bary a teplotní čidlo, které zabrání přehřátí kotle a zajistí bezpečný provoz.

Tipy a triky na výrobu pyrolyzního kotle s kompletními výkresy a videonávodem

Dodržujte přesnost rozměrů podle výkresové dokumentace a používejte kvalitní svářečské nástroje, aby byla konstrukce pevná a těsná. Pravidelná údržba kotle prodlužuje jeho životnost a zajišťuje optimální výkon.

Odborná rada: Při výrobě a provozu kotle vždy dbejte na bezpečnostní testy a konzultujte technické detaily s odborníkem, aby nedošlo k nehodám nebo poruchám.
