Značení a testování kondenzátorů jak na to: Praktický návod
Správné čtení značení elektrotechnických kondenzátorů je klíčové pro jejich správné zapojení a funkci. Měření kapacity kondenzátorů a analýza ESR hodnot pomáhají odhalit opotřebení či poruchy, které mohou ovlivnit celý elektronický obvod. Praktické postupy testování SMD kondenzátorů usnadní přesnou diagnostiku i v náročných podmínkách.
🔑 Hlavní body
- Kód kondenzátoru 104 znamená kapacitu 0,1 μF s tolerancí ±5 až 20 % podle označení.
- Při měření elektrolytických kondenzátorů je nutné dodržet polaritu a kapacitu měřit v rozsahu od nanofaradů po stovky mikrofaradů.
- Bezpečné vybíjení kondenzátorů vyžaduje použití rezistoru 10 kΩ, 5 W a kontrolu nulového napětí multimetrem.
- ESR tester pomáhá odhalit stárnutí kondenzátorů měřením ekvivalentního sériového odporu.
- Vizuální kontrola kondenzátorů odhalí otoky, praskliny a netěsnosti, které indikují nutnost výměny.

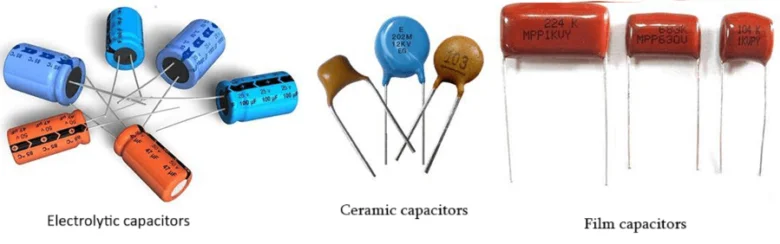

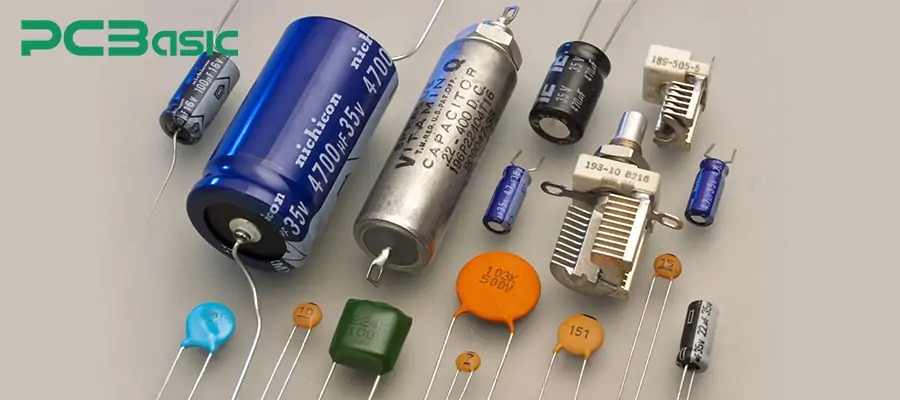

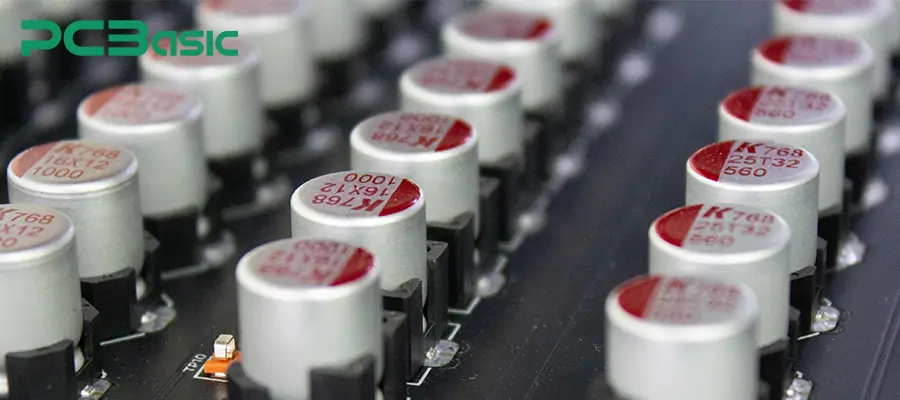

Jak číst a interpretovat značení kondenzátorů
Jak se orientovat ve značení kondenzátorů je zásadní pro správné určení jejich kapacity, tolerance a jmenovitého napětí. Značení kondenzátorů zpravidla obsahuje tříčíselný číselný kód, který udává kapacitu v pikofaradách (pF), následovaný alfanumerickým kódem tolerance a označením jmenovitého napětí. Například kód 104 znamená kapacitu 100 000 pF, tedy 0,1 µF, přičemž tolerance může být vyjádřena písmeny jako J (±5 %), K (±10 %) nebo M (±20 %). Jmenovité napětí kondenzátorů se běžně pohybuje mezi 6,3 V a 100 V, což je důležitý parametr pro bezpečnost při měření kondenzátorů.
Číselné kódy tvoří základ značení elektrotechnických kondenzátorů a umožňují rychlou orientaci při výběru nebo testování SMD kondenzátorů. Alfanumerické značení tolerance pomáhá určit přesnost kapacity, což je klíčové při měření kapacity kondenzátorů a interpretaci výsledků testů. Barevné kódy se u kondenzátorů objevují méně často, přesto mohou doplňovat informace hlavně u větších typů.
Tabulka značení a kapacit kondenzátorů
| Kód | Kapacita (pF) | Kapacita (µF) | Tolerance | Význam kódu | |
|---|---|---|---|---|---|
| 104 | 100 000 | 0,1 | – | 1, 0, 4 = 10 × 10⁴ pF | |
| J | – | – | ±5 % | Tolerance kapacity | |
| K | – | – | ±10 % | Tolerance kapacity | |
| M | – | – | ±20 % | Tolerance kapacity |
Tip: Při testování kondenzátorů je třeba mít správně kalibrovaný ESR tester, protože i malá odchylka v měření ESR hodnoty kondenzátoru může ovlivnit interpretaci jeho stavu. Při práci s SMD kondenzátory dbejte na opatrnost, aby nedošlo k poškození komponent během měření na plošném spoji.
Praktický návod na testování a značení kondenzátorů začíná pochopením těchto základních kódů, které přesně definují vlastnosti každého kondenzátoru. Takto lze efektivně vyhodnotit, zda kondenzátor splňuje požadované parametry nebo zda je třeba jej vyměnit.
Bezpečnostní postupy při testování kondenzátorů
Při testování kondenzátorů je klíčové zajistit bezpečnost před manipulací i během měření. Kondenzátory mohou uchovávat elektrický náboj i po odpojení z obvodu, což představuje riziko úrazu nebo poškození měřícího přístroje. Proto je nezbytné vždy provést bezpečné vybíjení kondenzátoru před samotným testováním.

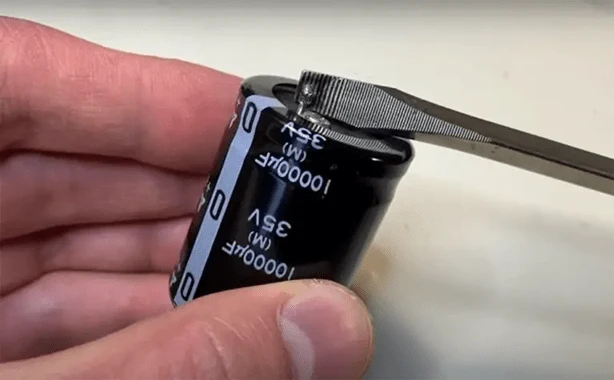

Vybíjení kondenzátoru se provádí pomocí rezistoru o hodnotě 10 kΩ a výkonu nejméně 5 W. Tento rezistor pomalu a kontrolovaně odvede zbytkový náboj z kondenzátoru, čímž minimalizuje riziko jiskření a poškození součástky. Po vybíjení je nutné ověřit nulové napětí na svorkách kondenzátoru multimetrem, aby bylo jisté, že je kondenzátor zcela vybitý a bezpečný k další manipulaci.
Bezpečnost při měření kondenzátorů zahrnuje i použití ochranných pomůcek, jako jsou izolační rukavice a ochranné brýle. Tyto pomůcky snižují riziko úrazu při nečekaném uvolnění náboje či manipulaci s elektronickými součástkami. Dodržení těchto zásad výrazně přispívá k bezpečnému a efektivnímu testování kondenzátorů.
Praktický návod na testování a značení kondenzátorů proto vždy začínejte právě bezpečnostními opatřeními:
- Vybít kondenzátor rezistorem 10 kΩ, 5 W, aby se bezpečně odstranil zbytkový náboj
- Zkontrolovat napětí multimetrem, aby bylo potvrzeno nulové napětí
- Používat ochranné pomůcky během manipulace a měření
- Při testování SMD kondenzátorů věnovat pozornost správné kalibraci měřicích přístrojů, například ESR testerů
Tyto kroky jsou nezbytné nejen pro bezpečnost, ale také pro přesnost měření kapacity kondenzátorů a správnou interpretaci ESR hodnot kondenzátorů. Správné vybíjení a kontrola napětí předcházejí jak poškození součástky, tak nesprávným výsledkům testování.
Tip: Jak identifikovat vadný kondenzátor pomocí měření začíná vždy bezpečným vybíjením a měřením nulového napětí, jinak může dojít k chybnému vyhodnocení stavu kondenzátoru nebo poškození měřícího přístroje.
Nástroje a vybavení pro testování kondenzátorů
Pro testování kondenzátorů je klíčové vybavit se správnými přístroji, které zajistí přesné měření a vyhodnocení jejich stavu. Základním nástrojem je multimetr s funkcí měření kapacity, který pokrývá rozsahy od jednotek nanofaradů (nF) až po stovky mikrofaradů (µF). Multimetr umožňuje rychlou orientaci v hodnotách kapacity kondenzátoru a pomáhá odhalit zjevné závady. Pro detailnější měření kapacity kondenzátorů se využívají speciální měřiče kapacity, které mají vyšší přesnost a stabilitu než běžné multimetry. Tyto přístroje jsou vhodné zejména pro citlivé součástky, kde i malé odchylky mohou ovlivnit funkci celého zařízení.
ESR tester měří ekvivalentní sériový odpor (ESR) kondenzátorů, což je klíčový parametr pro hodnocení jejich vnitřního stavu a životnosti. Zvýšené ESR hodnoty kondenzátorů signalizují zhoršení kvality elektrolytu nebo mechanické poškození a často vedou k poruchám obvodů. Pravidelná kalibrace ESR testerů je nezbytná pro udržení přesnosti měření, zejména při testování SMD kondenzátorů přímo na plošném spoji.
Bezpečnost při měření kondenzátorů je důležitá, proto je doporučeno před testováním kondenzátor vždy vybit. Správné značení elektrotechnických kondenzátorů usnadňuje jejich identifikaci a následné testování. Tipy pro správné značení a měření elektrotechnických kondenzátorů zahrnují pečlivé čtení hodnot na těle součástky a využití návodů na testování kondenzátorů krok za krokem, které zohledňují typ kondenzátoru a měřicí metodu.
Praktický návod na testování kondenzátorů krok za krokem
- Vybijte kondenzátor – bezpečnostní opatření před měřením.
- Zvolte vhodný přístroj – multimetr pro základní měření kapacity nebo ESR tester pro kontrolu odporu.
- Připojte měřicí sondy – dodržujte polaritu u elektrolytických kondenzátorů.
- Odečtěte hodnoty – porovnejte s normami pro kapacitu a ESR hodnoty kondenzátorů.
- Vyhodnoťte stav – vyšší než normální ESR signalizuje potřebu výměny.
Výběr správného testovacího nástroje a jeho správné použití výrazně zjednodušuje testování kondenzátorů a minimalizuje riziko chyb v diagnostice.
Jak krok za krokem testovat kapacitu kondenzátorů multimetrem
Měření kapacity kondenzátorů pomocí multimetru vyžaduje přesný a bezpečný postup, který zajistí správné výsledky a ochrání přístroj i uživatele. V následujícím návodu na testování kondenzátorů krok za krokem vám představím, jak připravit kondenzátor, správně připojit multimetr a interpretovat naměřené hodnoty.
Jak připravit kondenzátor k měření kapacity multimetrem
Před samotným měřením kapacity je nezbytné kondenzátor vyjmout z elektrického obvodu, aby nedošlo k ovlivnění výsledků cizími proudy. Následně je nutné kondenzátor bezpečně vybít, což se provádí připojením rezistoru s hodnotou 10 kΩ a výkonem minimálně 5 W mezi jeho vývody po dobu několika sekund. Tento krok eliminuje nebezpečí zbytkového napětí, které by mohlo poškodit multimetr nebo vést k nepřesným měřením.
Po vybíjení zkontrolujte pomocí multimetru, zda je napětí na kondenzátoru skutečně nulové. Tato kontrola zajistí bezpečnost při dalším postupu a potvrdí, že kondenzátor je připravený k měření kapacity. Tento způsob je vhodný pro všechny typy kondenzátorů, včetně elektrolytických, u kterých navíc musíte dbát na správnou polaritu při zapojení měřicích sond.
Postup připojení multimetru a měření kapacity
Pro měření kapacity nastavte multimetr do kapacitního režimu, který obvykle označuje symbol kondenzátoru nebo jednotku farad (F). Připojte měřicí sondy k vývodům kondenzátoru s důrazem na dodržení polarity u elektrolytických kondenzátorů – červenou sondu na kladný vývod a černou na záporný. U keramických a jiných bipolárních kondenzátorů na polaritu není potřeba brát zřetel.
Měření probíhá v rozsahu od jednotek nanofaradů (nF) až po stovky mikrofaradů (µF), podle typu a velikosti kondenzátoru. Na displeji multimetru odečtěte naměřenou hodnotu kapacity a porovnejte ji s údajem uvedeným na kondenzátoru nebo v dokumentaci. Při testování SMD kondenzátorů je vhodné použít speciální sondy nebo měření provádět přímo na plošném spoji, přičemž je nutná kalibrace ESR testerů pro přesné výsledky.
Tip: Na co si dát pozor při měření kapacity kondenzátorů – častou chybou je nedostatečné vybíjení kondenzátoru, které může vést k nesprávným hodnotám nebo poškození multimetru. Dodržujte bezpečnostní postupy a kalibrujte přístroj pravidelně.
Tento praktický návod na testování a značení kondenzátorů vám pomůže spolehlivě zjistit stav kondenzátoru a ověřit jeho funkčnost podle aktuálních ESR hodnot kondenzátorů a naměřené kapacity.
Měření a význam ESR u elektrolytických kondenzátorů
Měření ekvivalentního sériového odporu (ESR) patří k nejdůležitějším parametrům při diagnostice elektrolytických kondenzátorů. ESR ovlivňuje životnost kondenzátoru a přímo se podílí na funkčnosti elektronických zařízení. Správné měření pomocí ESR testerů umožňuje identifikovat vadné součástky, často bez nutnosti jejich vyjmutí z tištěného spoje, což usnadňuje údržbu a opravy.
Co je to ESR a proč je důležité měřit ho u elektrolytických kondenzátorů
ESR je vnitřní odpor, který je sériově zapojený s kapacitní částí elektrolytického kondenzátoru. S postupem času a stárnutím kondenzátoru dochází ke zvýšení této hodnoty, což signalizuje zhoršenou schopnost kondenzátoru správně filtrovat nebo ukládat energii. Zvýšené ESR hodnoty kondenzátorů mohou vést k přehřívání, snížení účinnosti obvodu a v krajních případech k úplnému selhání zařízení. Proto je pravidelné měření ESR klíčové pro prevenci poruch a prodloužení životnosti elektroniky.
Jak provést měření ESR pomocí ESR testeru přímo na desce
ESR tester je speciální měřicí přístroj určený k rychlému testování kapacity a sériového odporu kondenzátorů přímo na tištěném spoji. Tento způsob testování výrazně zjednodušuje diagnostiku, protože není potřeba kondenzátor vyjmout. Při měření tester přiloží signál o nízké frekvenci a změří odpor, který odpovídá ESR. Pokud hodnota překročí normální hranice, přístroj indikuje závadu. Bezpečnost při měření kondenzátorů vyžaduje před testováním vybít napětí a kalibrovat ESR tester podle doporučení výrobce.
| Kapacita kondenzátoru (µF) | Normální rozsah ESR (mΩ) | Význam hodnoty ESR |
|---|---|---|
| 10-100 | 50-200 | V normě |
| 100-470 | 20-100 | V normě |
| > 470 | 5-50 | Nízký odpor, dobrý stav |
Tip: Pro správné výsledky měření je důležitá pravidelná kalibrace ESR testerů a znalost značení elektrotechnických kondenzátorů, která usnadňuje interpretaci výsledků i u SMD typů.
Vizuální kontrola kondenzátorů a rozpoznání vad
Vizuální kontrola kondenzátorů je základním krokem pro odhalení jejich fyzických vad, které přímo ovlivňují funkčnost a bezpečnost zařízení. Otok elektrolytického kondenzátoru se projevuje výrazným vyboulením obalu, často o několik milimetrů, způsobeným zvýšeným vnitřním tlakem plynu. Takový kondenzátor má zvýšené riziko selhání a musí být bezpodmínečně vyměněn.
Netěsnost elektrolytu se pozná podle mastných skvrn nebo mokrých stop na povrchu kondenzátoru, případně kolem jeho vývodů. Tento únik elektrolytu vede k chemickému poškození okolních součástek a zkrácení životnosti celého obvodu. Praskliny v plastovém nebo kovovém obalu signalizují mechanické poškození, které může způsobit zkrat nebo ztrátu kapacity, a proto je nutné kondenzátor ihned odstranit.
Deformace těla kondenzátoru, jako jsou prohlubně, vyboulení nebo popáleniny, indikují přehřátí nebo elektrické přetížení. Tyto vady často doprovází zvýšená hodnota ekvivalentního sériového odporu (ESR), což je klíčový parametr pro diagnostiku elektrolytických kondenzátorů. Kondenzátory s těmito známkami nelze dále používat bez rizika poruchy napájení či zesilovače.
Při vizuální kontrole je nezbytné sledovat také značení elektrotechnických kondenzátorů. Číselné kódy, například „104“, znamenají kapacitu 100 000 pF (0,1 µF), a písmena jako J, K nebo M určují toleranci ±5 %, ±10 % nebo ±20 %. Správná identifikace hodnoty a jmenovitého napětí (6,3 V, 16 V, 25 V, 50 V, 100 V) usnadňuje následné měření kapacity a ESR testerem.
Tip: Při kontrole kondenzátorů na plošném spoji věnujte zvláštní pozornost SMD kondenzátorům, jejichž rozměry často neumožňují snadné odhalení prasklin nebo špatných spojů pouhým okem. Použití lupy nebo mikroskopu výrazně zvyšuje přesnost vizuální inspekce. Bezpečnost při měření zajistíte správnou kalibrací ESR testerů a důsledným vybíjením kondenzátorů pomocí rezistoru 10 kΩ, 5 W před měřením.
Častá chyba: Při vizuální kontrole se často přehlíží drobné praskliny nebo netěsnosti u keramických a SMD kondenzátorů, což vede k nesprávnému závěru o jejich stavu a může způsobit následné poruchy obvodu.
Pro koho se vizuální kontrola hodí: Tento způsob kontroly je vhodný pro rychlou předběžnou diagnostiku zejména u elektrolytických kondenzátorů a větších součástek v běžných elektronických zařízeních. Naopak u velmi malých SMD kondenzátorů nebo při požadavku na přesné měření kapacity a ESR je nutné doplnit vizuální kontrolu o specializované měření.
Testování kondenzátorů přímo v zapojeném obvodu
Testování kondenzátorů přímo v zapojeném obvodu nabízí možnost rychlého zjištění jejich funkčnosti bez nutnosti vyjímání ze zařízení. Tento postup využívá měření ESR hodnot a kapacity s vědomím určitých omezení způsobených paralelními prvky v obvodu. Následující podsekce přinášejí praktický návod a důležité rady pro správnou interpretaci výsledků.
Výhody a omezení testování kondenzátorů přímo v zapojeném obvodu
Testování kondenzátorů přímo v zapojeném obvodu umožňuje měření ESR hodnot kondenzátorů bez nutnosti jejich vyjmutí z desky. Tento přístup výrazně zjednodušuje diagnostiku, zejména u SMD kondenzátorů, které jsou často těžko přístupné. Měření kapacity kondenzátorů však může být ovlivněno paralelními prvky, jako jsou rezistory nebo jiné kondenzátory, které jsou současně připojené k danému místu na plošném spoji. Tyto okolní součástky mohou způsobit zkreslení výsledků a vyžadují pečlivou interpretaci. Proto je nutné při testování v zapojeném obvodu věnovat pozornost správnému značení elektrotechnických kondenzátorů a bezpečnosti při měření kondenzátorů, aby nedošlo k poškození měřících přístrojů ani samotného zařízení.
Jak správně interpretovat výsledky měření kapacity a ESR v zapojeném obvodu
Při měření kapacity a ESR kondenzátorů přímo na plošném spoji je zásadní brát v úvahu vliv paralelních prvků a možných závad v okolních součástkách. Zvýšená ESR hodnota kondenzátoru často signalizuje zhoršení jeho funkce, ale může ji také ovlivnit špatné připojení sond nebo přítomnost dalších paralelních prvků. Pro správnou interpretaci výsledků doporučuji následující postup:
- Kalibrace ESR testeru – proveďte kalibraci měřícího přístroje podle výrobce.
- Izolace měřeného kondenzátoru – pokud možno, odpojte součástky, které by mohly ovlivnit měření.
- Měření kapacity kondenzátoru – použijte vhodný režim multimetru nebo specializovaného testeru.
- Porovnání naměřených hodnot – výsledky srovnejte s hodnotami uvedenými na značení elektrotechnických kondenzátorů.
- Vyhodnocení výsledků – zvýšená hodnota ESR nebo výrazné odchylky kapacity znamenají potřebu další kontroly nebo výměny kondenzátoru.
Tip: Častou chybou je spoléhat se na jediné měření bez započtení vlivu paralelních prvků, proto doporučuji testování kondenzátorů kombinovat s vizuální kontrolou a případným vyjmutím součástky pro přesné měření. Tento přístup se hodí zejména pro rychlou diagnostiku v průmyslové výrobě nebo servisních opravách, ale není vhodný pro detailní analýzu vadných kondenzátorů v komplexních obvodech.
Pokročilé metody a kalibrace měřicích přístrojů
Přesnost měření kapacity kondenzátorů a hodnot ESR závisí výrazně na správné kalibraci měřičů kapacity a ESR testerů. Kalibrace je nezbytná pro eliminaci odchylek způsobených stářím přístroje, vnějšími vlivy a opotřebením měřicích sond. Bez pravidelné kalibrace mohou výsledky měření zkreslovat skutečný stav kondenzátorů, což vede k nesprávné diagnostice.
Únikový proud kondenzátorů patří mezi klíčové parametry, které moderní pokročilé metody měření umožňují přesně stanovit. Tento proud je ovlivněn vnějšími faktory, především teplotou a vlhkostí, které je nutné během testování pečlivě kontrolovat. Vyšší vlhkost a teplota mohou způsobit nárůst únikového proudu a ovlivnit tak výsledky, což může vést k falešným závěrům o stavu součástky.
Pro zvýšení spolehlivosti testování kondenzátorů, včetně testování SMD kondenzátorů přímo na plošném spoji, doporučuji věnovat pozornost následujícím postupům kalibrace a měření:
- Kalibrace měřičů kapacity a ESR testerů s použitím referenčních kondenzátorů s přesně známou kapacitou a ESR hodnotou.
- Pravidelné ověřování nulového bodu a kompenzace vlastního odporu měřicích vodičů.
- Měření únikového proudu za stabilních podmínek teploty (20-25 °C) a vlhkosti (40-60 % relativní vlhkosti).
- Použití odpovídajících měřicích režimů pro různé typy kondenzátorů, zvláště při testování SMD kondenzátorů.
- Bezpečnost při měření kondenzátorů – před měřením kondenzátor vždy zcela vybít, aby nedošlo k poškození přístroje nebo zranění.
Tip: Pro správné značení elektrotechnických kondenzátorů a přesné měření je praktické využít tabulku značení a kapacit kondenzátorů, která pomůže rychle interpretovat hodnoty a předejít chybám při diagnostice. Kalibrace ESR testerů navíc zajistí, že výsledky odpovídají skutečným parametrům a usnadní rozhodnutí, jaké hodnoty ESR u kondenzátorů jsou normální pro daný typ a použití.
Praktické příklady interpretace výsledků měření
Při měření kapacity kondenzátorů a jejich ESR hodnot je klíčové správně vyhodnotit naměřené hodnoty, abyste odhalili vadný kondenzátor. Kapacita, která se odchyluje o více než ±20 % od nominální hodnoty uvedené na značení elektrotechnických kondenzátorů, obvykle signalizuje poruchu. Stejně tak ESR (ekvivalentní sériový odpor) výrazně vyšší než doporučené normy naznačuje, že kondenzátor ztrácí své funkční vlastnosti.
Tabulka níže ukazuje konkrétní příklady měření kapacity a ESR u běžných kondenzátorů, spolu s interpretací výsledků a typickými chybami měření:
| Hodnota kapacity | Hodnota ESR (Ω) | Interpretace výsledku | Časté chyby měření |
|---|---|---|---|
| 10 µF ± 10 % | 0,05 | Kondenzátor v pořádku | Nesprávná polarita sond |
| 8 µF (mimo ±20 %) | 0,5 | Vadný kondenzátor, vysoký ESR | Špatné připojení měřicích sond |
| 10 µF ± 5 % | 2,0 | Vadný kondenzátor, ESR příliš vysoké | Měření přímo na plošném spoji bez odpojení kondenzátoru |
Pro správné testování SMD kondenzátorů doporučuji dodržovat bezpečnost při měření kondenzátorů a pravidelně provádět kalibraci ESR testerů, aby výsledky byly spolehlivé. Jak provést měření kondenzátoru přímo na plošném spoji je často otázkou správného odpojení nebo použití měřicích metod s nízkým vlivem okolních součástek.
Tipy pro správné značení a měření elektrotechnických kondenzátorů: Vždy si ověřte toleranci na kondenzátoru a použijte vhodný rozsah měření. Při čtení hodnot na SMD kondenzátorech si všímejte, že čísla jako „104“ značí kapacitu 100 nF podle standardního kódování. Chyby měření, například nesprávná polarita nebo špatné připojení sond, mohou zkreslit výsledky a vést k mylnému závěru o stavu kondenzátoru.
Správná interpretace dat z měření kapacity a ESR je základem, jak identifikovat vadný kondenzátor pomocí měření a vyhnout se zbytečným opravám či výměnám funkčních komponent.
Časté dotazy (FAQ) k značení a testování kondenzátorů
Otázka: Jak se značí kapacita kondenzátorů pomocí tříčíselného kódu?
Tříčíselný kód používá první dvě číslice jako platné číslo a třetí jako násobitel v pikofaradách. Například značení 104 znamená 10 × 10^4 pF, což je 100 000 pF neboli 0,1 µF.
Otázka: Jak bezpečně vybít elektrolytický kondenzátor před měřením?
Pro vybití použijte rezistor 10 kΩ s výkonem 5 W připojený na vývody kondenzátoru. Sledujte pokles napětí multimetrem do nuly a vždy používejte ochranné rukavice a brýle kvůli bezpečnosti při měření kondenzátorů.
Otázka: Jaký rozsah kapacity měří multimetry s funkcí kapacity?
Standardní multimetry měří kapacitu od několika nanofaradů (nF) až po stovky mikrofaradů (µF), což pokrývá většinu běžných elektrolytických i keramických kondenzátorů.
Otázka: Co znamená zvýšení hodnoty ESR u elektrolytických kondenzátorů?
Vyšší ESR hodnoty indikují stárnutí nebo vnitřní poškození kondenzátoru. Zvýšení odporu nad normální hodnoty často vede k poruchám v elektronických obvodech, proto je pravidelné měření ESR klíčové.
Otázka: Jak testovat kondenzátor přímo na desce plošného spoje?
Pomocí ESR testeru lze měřit ekvivalentní sériový odpor přímo na desce, což pomáhá odhalit poruchy bez nutnosti vyjímání. Měření kapacity na desce je možné, ale ovlivňují ho paralelní součástky.
Otázka: Jak poznat vizuálně vadný kondenzátor?
Vadný kondenzátor vykazuje otok, praskliny, deformace nebo netěsnosti elektrolytu. Tyto známky vyžadují okamžitou výměnu, protože ovlivňují funkci celého obvodu.
Otázka: Proč je důležitá polarita při měření elektrolytických kondenzátorů?
Elektrolytické kondenzátory jsou polarizované; nesprávné připojení měřicích sond může kondenzátor poškodit nebo zkreslit výsledky měření kapacity.
Otázka: Jak kalibrovat měřič kapacity nebo ESR tester?
Kalibrace zahrnuje nulování přístroje, použití referenčních kondenzátorů s přesně známou kapacitou a pravidelné kontroly dle výrobce, což zajišťuje přesné měření kapacity kondenzátorů.
Otázka: Jaké parametry ovlivňují přesnost měření kapacity kondenzátorů?
Teplota, vlhkost a přítomnost paralelních součástek na desce mohou ovlivnit přesnost měření kapacity a ESR hodnoty kondenzátorů.
Otázka: Jak interpretovat naměřenou kapacitu mimo toleranci?
Kapacita mimo toleranci ±20 % u elektrolytických kondenzátorů obvykle znamená poruchu nebo degradaci, a proto je vhodné kondenzátor vyměnit.
Otázka: Jaké jsou běžné tolerance u značkových kondenzátorů?
Toleranční kódy J, K a M značí ±5 %, ±10 % a ±20 % tolerance, což odpovídá standardním rozsahům výrobců elektrotechnických kondenzátorů.
Otázka: Jak měřit kapacitu kondenzátorů bez vyjmutí z desky?
Omezené měření kapacity je možné přímo na plošném spoji, ale výsledky mohou být zkresleny paralelními prvky. Pro přesnost se doporučuje kondenzátor vyjmout.
Otázka: Jak provést praktický návod na testování a značení kondenzátorů?
Začněte kontrolou vizuálního stavu, poté bezpečně vybíjte elektrolytický kondenzátor. Použijte multimetr s funkcí kapacity nebo ESR tester, správně identifikujte polaritu a vyhodnoťte naměřené hodnoty podle tabulky značení a kapacit kondenzátorů.
Otázka: Jaké tipy pomáhají pro správné značení a měření elektrotechnických kondenzátorů?
Při značení vždy zaznamenejte kapacitu, toleranci a typ kondenzátoru. Pro měření volte vhodný rozsah přístroje, dodržujte bezpečnostní postupy a pravidelně kalibrujte měřidla pro přesné výsledky.
