Jak správně připojit zesilovač a subwoofer krok za krokem
Správné zapojení zesilovače a subwooferu je klíčem k výraznému zlepšení zvukového zážitku v autě i doma. Kvalitní kabeláž zesilovače, precizní nastavení subwooferu a jeho optimální umístění zajistí hluboké basy bez rušivých šumů či zkreslení. Poradím vám, jak tyto kroky zvládnout krok za krokem.
Co si zapamatovat
- Monoblokové zesilovače s nastavitelným subsonic filtrem (20-30 Hz) jsou ideální pro subwoofery.
- Doporučený průřez reproduktorového kabelu pro subwoofer je minimálně 2 x 4 mm².
- Úroveň hlasitosti autorádia nastavte na 50-70 %, aby reproduktory negenerovaly zkreslení.
- Dolní pásmová propusť (LPF) se nastavuje mezi 65-80 Hz pro optimální reprodukci basů.
- Napájecí kabel musí mít pojistku co nejblíže k baterii a správné uzemnění pro bezpečnost a minimalizaci rušení.
Výběr vhodného zesilovače pro subwoofer
Pro správné připojení zesilovače a subwooferu je ideální použít monoblokový zesilovač, který je speciálně navržený pro napájení subwooferů a disponuje nastavitelným subsonic filtrem v rozmezí 20-30 Hz. Tento filtr chrání subwoofer před extrémně nízkými frekvencemi, které by mohly poškodit reproduktor. Dvoukanálový zesilovač lze využít také, pokud jej zapojíte do můstkového zapojení, čímž získáte dostatečný výkon pro kvalitní reprodukci basů. Naopak vícekanálové zesilovače nejsou pro subwoofer vhodné, protože jejich konstrukce a výkonové rozdělení neodpovídá specifickým nárokům subwooferu.
Jaké jsou nejlepší postupy pro připojení zesilovače a subwooferu
- Monoblokový zesilovač nabízí stabilní výkon a jednoduchou kabeláž zesilovače, což minimalizuje rušení v audio systému.
- Můstkové zapojení dvoukanálového zesilovače zvyšuje výkon, ale vyžaduje správné nastavení a kalibraci fáze subwooferu.
- Vícekanálové zesilovače jsou vhodnější pro reproduktory s vyššími frekvencemi, nikoli pro subwoofer.
- Při umístění subwooferu v autě je třeba brát v úvahu nejen výkon zesilovače, ale také optimální pozici pro rovnoměrné rozšíření basů a minimalizaci rušení.
Tip: Častá chyba při zapojení subwooferu a zesilovače spočívá v nesprávném nastavení subsonic filtru, což může vést ke zkreslení a přetížení subwooferu. Pro koho se to hodí: monoblokové zesilovače jsou vhodné pro čistý basový výkon, dvoukanálové v můstkovém zapojení pro vyšší výkon v omezených prostorách. Vícekanálové zesilovače byste měli použít spíše pro komplexní domácí kino než pro samostatný subwoofer.
Příprava a vedení kabeláže pro zesilovač a subwoofer
Při připojení zesilovače a subwooferu je zásadní správná příprava a vedení kabeláže, která zajistí bezpečný provoz a kvalitní zvuk. V této sekci popisuji doporučené průřezy kabelů, umístění pojistky a uzemnění i optimální vedení kabelů v autě.
Jaký průřez kabelů použít pro zesilovač a subwoofer?
Napájecí kabel by měl mít průřez v rozmezí 8 až 35 mm² podle výkonu zesilovače, aby se minimalizovaly ztráty a riziko přehřátí. Reproduktorové kabely musí mít minimálně průřez 2 x 1,5 mm², což zabezpečí dostatečný přenos výkonu bez zkreslení. Kabely určené pro subwoofer jsou silnější, s minimálním průřezem 2 x 4 mm², protože subwoofer vyžaduje větší proudový odběr. Správný průřez kabelů napomáhá nejen bezpečnosti, ale i stabilnímu zvuku bez rušení či útlumu. Pro přehled doporučených průřezů uvádím tabulku:
| Typ kabelu | Doporučený průřez | Účel |
|---|---|---|
| Napájecí kabel | 8-35 mm² | Napájení zesilovače |
| Reproduktorový | minimálně 2 x 1,5 mm² | Přenos signálu k reproduktorům |
| Kabel pro subwoofer | minimálně 2 x 4 mm² | Výkonný přenos k subwooferu |
Jak správně umístit pojistku a uzemnění v kabeláži?
Pojistka patří co nejblíže k baterii, obvykle do 30 cm od jejího kladného pólu. Tímto způsobem ochrání celý napájecí kabel před přetížením či zkratem, což je klíčové pro bezpečnost zapojení zesilovače a subwooferu. Uzemnění je nutné připojit na pevnou kovovou část karoserie auta bez lakování, aby se zabránilo rušení v audio systému a zajistila stabilita napájení. Nedostatečné uzemnění může způsobovat šumy a nestabilitu zvuku.
Jak vést kabeláž pro optimální výkon a bezpečnost?
Kabeláž zesilovače a subwooferu by měla být vedena mimo zdroje silného elektromagnetického rušení, jako jsou napájecí kabely motoru nebo osvětlení, aby nedocházelo k rušení v audio systému. Doporučuje se používat kvalitní kabely s dostatečným průřezem a pevně je upevnit, aby se zabránilo mechanickému poškození při vibracích jízdy. Signálové kabely je vhodné vést odděleně od napájecích, aby se minimalizovalo pronikání šumů. Takové uspořádání pomáhá i při kalibraci fáze subwooferu a nastavení subwooferu pro optimální zvukové podání.
Odborná rada: Podrobné instrukce a bezpečnostní tipy pro zapojení zesilovače a subwooferu najdete také v doporučeném zdroji DTest (https://www.dtest.cz/jak-zapojit-subwoofer-do-auta-audiozesilovac/).
Více informací k tématu najdete v oficiálním zdroji: dTest.
Krok za krokem zapojení zesilovače a subwooferu
Pro správné zapojení zesilovače a subwooferu je třeba postupovat systematicky od přípravy napájecího vedení přes uzemnění až po propojení signálových a reproduktorových kabelů. Dodržení bezpečnostních pravidel a správné pořadí jednotlivých kroků zajistí kvalitní zvuk a minimalizuje riziko rušení v audio systému.
Příprava napájecího kabelu a pojistky
- Výběr kabelu – zvolte napájecí kabel s průřezem 8-35 mm² podle výkonu zesilovače, aby kabel zvládl vysoký proud bez přehřívání.
- Umístění pojistky – pojistku instalujte co nejblíže k baterii, ideálně do 30 cm od kladného pólu, aby při zkratu chránila celou kabeláž.
- Provedení vedení – napájecí kabel veďte bezpečně podél karoserie, vyhněte se ostrým hranám a místům s vysokou teplotou, aby nedošlo k poškození izolace.
Připojení uzemnění
- Výběr místa – najděte pevnou kovovou část karoserie v blízkosti zesilovače, ze které odstraníte lak a barvu pomocí brusného papíru nebo pilníku, aby vznikl čistý kovový kontakt.
- Připojení kabelu – použijte uzemňovací kabel s průřezem odpovídajícím napájecímu kabelu, připojte jej pevně šroubem nebo svorkou k očištěnému místu na karoserii.
- Kontrola spojení – ujistěte se, že spojení je pevné a bez oxidace, což zabrání rušení a ztrátě signálu.
Propojení signálových a reproduktorových kabelů
- Zapojení RCA kabelů – propojte RCA kabely mezi zdroj zvuku (receiver, autorádio) a zesilovač, dbejte na správné označení vstupů a výstupů, aby nedocházelo k obrácení fází.
- Připojení reproduktorových kabelů – použijte kabely s minimálním průřezem 2 x 4 mm², které vedou ze zesilovače přímo k subwooferu, aby se předešlo ztrátám výkonu.
- Kontrola polarity – správně připojte plus a mínus reproduktorových kabelů, nesprávná polarita ovlivní kalibraci fáze subwooferu a kvalitu basů.
- Testování spojení – po zapojení doporučuji provést test zvuku a případnou kalibraci fáze subwooferu k odstranění rušení v audio systému.
Tip: Častou chybou je umístění pojistky příliš daleko od baterie, což snižuje ochranu kabeláže. Pro koho se tento návod hodí: pro majitele aut a domácích kin, kde je požadavek na silný basový výkon; nedoporučuje se pro systémy s integrovanými zesilovači bez externí kabeláže.

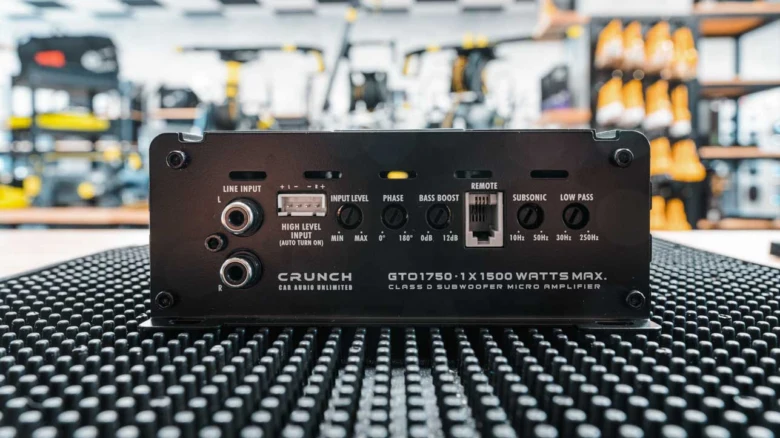

Nastavení parametrů zesilovače pro optimální zvuk
Nastavení parametrů zesilovače je klíčové pro dosažení kvalitního zvuku po zapojení zesilovače a subwooferu. Správné nastavení Gain, dolní pásmové propusti (LPF), subsonic filtru a fáze subwooferu zajistí optimální reprodukci basů bez zkreslení a rušení v audio systému.

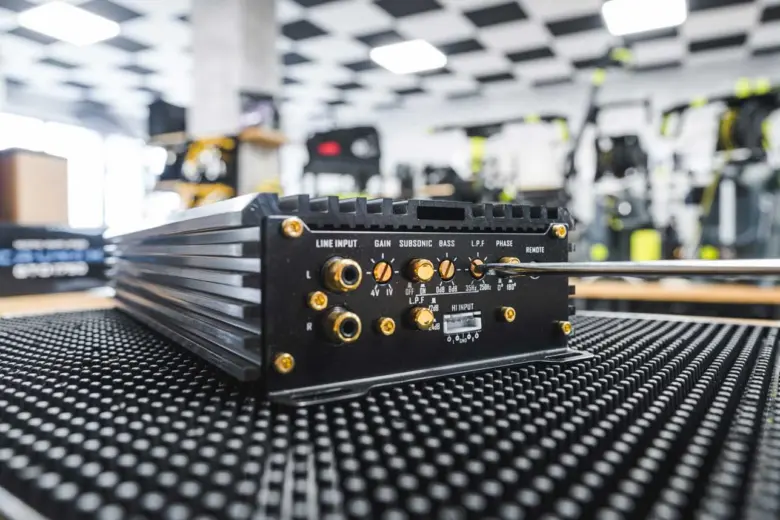

Nastavení Gain (vstupní citlivost)
Gain slouží k nastavení vstupní citlivosti zesilovače a měl by se upravovat při maximální hlasitosti zdroje signálu. Postupně otáčejte ovladačem Gain tak, aby nedocházelo ke zkreslení zvuku. Příliš vysoký Gain může způsobit přebuzení zesilovače, zatímco příliš nízký sníží výkon subwooferu.
Nastavení dolní pásmové propusti (LPF)
Dolní pásmovou propusť nastavte mezi 65 a 80 Hz, čímž omezíte subwoofer na reprodukci pouze nízkých frekvencí. Toto nastavení zabraňuje překrývání s vyššími frekvencemi hlavních reproduktorů a minimalizuje zkreslení. Správné nastavení LPF je základní krok, jak nastavit frekvenci na subwooferu po připojení ke zesilovači.
Nastavení subsonic filtru a fáze subwooferu
Subsonic filtr je potřeba nastavit v rozsahu 20-30 Hz, aby se odstranily velmi nízké frekvence, které subwoofer nemůže efektivně reprodukovat, a zabránilo se jeho poškození. Fáze subwooferu nastavte v rozmezí 0-180° pro správné sladění s hlavními reproduktory a eliminaci fázových nesouladů. Kalibrace fáze subwooferu výrazně zlepšuje soudržnost zvuku a posiluje basovou složku.
Tip: Doporučená hlasitost autorádia by měla být nastavena na 50-70 % maximální úrovně, aby bylo možné přesně upravit Gain a minimalizovat rušení v audio systému. Častá chyba při nastavení zesilovače a subwooferu je příliš vysoká hlasitost zdroje, která vede k přebuzení a zkreslení. Pro domácí audio systém se tyto hodnoty mohou lišit, proto je třeba přizpůsobit nastavení konkrétním podmínkám.
Správné umístění subwooferu v automobilu
Správné umístění subwooferu v automobilu zásadně ovlivňuje akustiku a tím i kvalitu basového projevu. Optimální interiér pro reprodukci hlubokých tónů má minimální rozměry 3,5 metru na šířku a 7,5 metru na délku, což v běžném autě odpovídá spíše kombíkům nebo větším sedanům. Subwoofer by měl být umístěn tak, aby minimalizoval rezonance a odrazy zvuku od tvrdých ploch, což často znamená vyhnout se přímému kontaktu s rohy kufru.
Nejčastější a zároveň efektivní umístění subwooferu v autě je:
- V kufru, ale ne v rohu, ideálně s malým odstupem od bočních stěn
- Pod sedadlem spolujezdce, pokud to konstrukce subwooferu umožňuje
- V prostoru za zadními sedadly s dostatečným odvětráním a upevněním
Kam umístit subwoofer pro nejlepší zvuk s připojením ke zesilovači
Při instalaci je nutné dbát na správnou kabeláž zesilovače a kalibraci fáze subwooferu, aby se eliminovalo rušení v audio systému a dosáhlo vyváženého basového efektu. Správné umístění a nastavení subwooferu tak tvoří základ pro čistý a plný zvuk v automobilu.
Řešení rušení a brumu v systému zesilovače a subwooferu
Rušení a brum v audio systému vznikají nejčastěji kvůli nesprávnému uzemnění a nevhodné kabeláži zesilovače. Správné uzemnění snižuje elektrické šumy a eliminuje brum, který by degradoval zvuk subwooferu. Uzemnění je třeba připojit na kovovou část karoserie zbavenou barvy a laku, přičemž spoj musí být pevný a bez oxidace, aby nedocházelo k přerušení signálu.
Použití kabelů s dostatečným průřezem minimalizuje ztráty signálu a rušení. Pro napájecí kabely se doporučuje průřez 8-10 mm² pro zesilovače do 500 W a minimálně 2 x 4 mm² pro reproduktorové kabely subwooferu. Signálové kabely by měly být stíněné, aby se zabránilo indukovanému šumu z okolních vodičů. Napájecí a signálové kabely je nutné vést odděleně, ideálně na opačných stranách vozidla, aby se eliminovalo vzájemné rušení.
Kapacitor instalovaný blízko zesilovače pomáhá stabilizovat napájecí napětí a vyrovnávat krátkodobé špičky odběru proudu, čímž snižuje kolísání napětí a brum v systému. Doporučená kapacita kapacitoru se pohybuje mezi 1 a 3 farady na 1000 W výkonu zesilovače.
- Zkontrolujte pevnost a čistotu uzemnění všech komponent, včetně zesilovače a subwooferu
- Používejte stíněné signálové kabely s minimálním průřezem 1 mm² a reproduktorové kabely s minimálně 2 x 4 mm²
- Vodiče napájení a signálu véďte odděleně, vyhněte se paralelnímu vedení v jednom kanálu
- Instalujte pojistku co nejblíže k baterii a dbejte na správné upevnění kabelů pod plastovými kryty
- Zvažte použití kapacitoru pro stabilizaci napájení zesilovače a snížení brumu
Častá chyba: Nesprávné nebo volné uzemnění způsobuje přetrvávající brum a rušení, které nelze odstranit pouhým nastavením zesilovače. Pevné mechanické a elektrické spojení je proto nezbytné.
Pro koho se to hodí vs pro koho NE: Tento postup je vhodný pro uživatele s aktivními subwoofery a monoblokovými zesilovači v automobilových i domácích audio systémech. U jednoduchých vícekanálových zesilovačů bez možnosti detailního nastavení subwooferu může být efekt omezený, proto je vhodné zvolit správný typ zesilovače pro subwoofer.
Příklady konfigurací zapojení zesilovače a subwooferu
Pro správné připojení zesilovače a subwooferu existují tři hlavní konfigurace, které se liší podle typu zesilovače a počtu subwooferů. Monoblokový zesilovač, určený výhradně pro subwoofery, poskytuje čistý výkon s nastavitelným subsonic filtrem v rozsahu 20-30 Hz a umožňuje připojení subwooferů s impedancí až 1 Ohm. Tento typ zesilovače je ideální pro jedno zařízení a zajišťuje optimální reprodukci nízkých frekvencí. Dvoukanálový zesilovač lze využít v můstkovém zapojení (bridge), kdy se oba kanály spojí pro zvýšení výkonu na jeden subwoofer. Při tomto zapojení je nutné přesně nastavit impedanci subwooferu, aby nedošlo k přetížení zesilovače; doporučená impedance je minimálně 4 Ohmy. Pro zapojení více subwooferů se volí zesilovač s odpovídajícím výkonem a správnou kabeláží, která zajistí rovnoměrné rozložení signálu a minimalizuje rušení v audio systému. V takových případech je nutná pečlivá kalibrace fáze subwooferů, aby se předešlo fázovým posunům a zvukovým interferencím.
Schéma zapojení zesilovače a subwooferu pro začátečníky
| Konfigurace | Výhody | Nevýhody |
|---|---|---|
| Monoblokový zesilovač | Vyšší výkon s nastavitelným subsonic filtrem 20-30 Hz; umožňuje připojení subwooferů s impedancí až 1 Ohm | Omezený na jeden subwoofer |
| Můstkové zapojení | Zvýšený výkon díky spojení dvou kanálů; vhodné pro subwoofery s impedancí min. 4 Ohmy | Nutná přesná impedance a kvalitní kabeláž pro bezpečný provoz |
| Více subwooferů | Rovnoměrné pokrytí basového spektra; možnost zapojení subwooferů s celkovou impedancí přizpůsobenou zesilovači | Složitější kalibrace fáze a vyvážení hlasitosti |
Tip: Při zapojení subwooferu a zesilovače v autě je klíčové vést napájecí kabel o průřezu 8-16 mm² (dle výkonu zesilovače) přes karoserii s použitím gumové zátky a umístit pojistku co nejblíže k baterii. Pro reproduktorové připojení subwooferu doporučuji kabel minimálně 2 x 4 mm², aby se minimalizovalo rušení a ztráty signálu. Při můstkovém zapojení dvoukanálového zesilovače dbejte na to, aby impedance subwooferu neklesla pod 4 Ohmy, jinak hrozí přehřátí a poškození zesilovače.
Při konfiguraci více subwooferů je nezbytné správně nastavit fázi každého subwooferu v rozsahu 0-180°, což eliminuje rušení a zlepší celkovou kvalitu basů. Krok za krokem zapojení subwooferu do receiveru a zesilovače vždy začněte kontrolou kompatibility impedance a kvality kabeláže zesilovače, abyste předešli problémům s přetížením a zkreslením zvuku.
Na co si dát pozor: častou chybou je nesprávné nastavení impedancí při můstkovém zapojení, které může vést k přehřátí zesilovače a jeho trvalému poškození. Pro domácí kino a automobilové aplikace doporučuji volit zesilovače s monoblokovým kanálem pro subwoofer, pokud plánujete reprodukovat hluboké basy bez kompromisů.
Pro koho se to hodí vs pro koho NE: monoblokové zesilovače jsou vhodné pro uživatele, kteří chtějí maximální výkon a jednoduché nastavení jednoho subwooferu. Můstkové zapojení dvoukanálového zesilovače využijí ti, kdo mají omezený rozpočet a chtějí zvýšit výkon subwooferu, ale musí počítat s nutností přesné impedance a kabeláže. Více subwooferů je ideální pro větší místnosti nebo vozy s rozsáhlejším audio systémem, avšak vyžaduje pokročilou kalibraci a instalaci.
Časté dotazy k připojení zesilovače a subwooferu
Otázka: Jak připojit subwoofer k zesilovači správně?
Použijte reproduktorový kabel s průřezem minimálně 2 x 4 mm², připojte signálové RCA kabely k zesilovači a napájecí kabel s pojistkou co nejblíže k baterii, aby nedocházelo k přehřívání a úbytku napětí.
Otázka: Jakou frekvenci nastavit na subwooferu?
Dolní pásmovou propusť (LPF) nastavte na 65-80 Hz, subsonic filtr mezi 20-30 Hz pomáhá eliminovat nežádoucí nízké frekvence, což zlepšuje čistotu basů.
Otázka: Kam nejlépe umístit subwoofer v autě?
Subwoofer doporučuji umístit v kufru, nejlépe mimo rohy a stěny, aby se minimalizovaly odrazy a rezonance, což zlepšuje kvalitu zvuku a basový tlak.
Otázka: Jak správně nastavit zesilovač po připojení subwooferu?
Nastavte Gain postupně při maximální hlasitosti autorádia, LPF na 65-80 Hz, fázi subwooferu v rozsahu 0-180° a hlasitost autorádia na 50-70 % pro optimální výkon.
Otázka: Jaký průřez kabelu je vhodný pro napájení zesilovače?
Pro výkon do 500 W použijte kabel o průřezu 8-10 mm², nad 1500 W zvolte 20-35 mm², vždy s pojistkou umístěnou co nejblíže k baterii kvůli bezpečnosti.
Otázka: Co znamená můstkové zapojení zesilovače?
Můstkové zapojení spojuje dva kanály zesilovače pro zvýšení výkonu na subwooferu, čímž dosáhnete vyššího zvukového tlaku a lepší kvality basů.
Otázka: Jak zabránit rušení a brumu v systému zesilovače a subwooferu?
Zajistěte pevné uzemnění, používejte kvalitní kabeláž s dostatečným průřezem, vyvarujte se křížení signálových a napájecích kabelů a případně použijte kapacitor.
Otázka: Lze zapojit více subwooferů k jednomu zesilovači?
Ano, lze zapojit paralelně nebo sériově, ale je nutné dodržet kompatibilní impedanci a výkon zesilovače, aby nedošlo k přetížení.
Otázka: Jak kalibrovat fázi subwooferu?
Fázi nastavte v rozsahu 0-180° pomocí přepínače na subwooferu, čímž sladíte zvuk s hlavními reproduktory a eliminujete ztráty v basových frekvencích.
Otázka: Jak vést kabely v autě pro zesilovač a subwoofer?
Kabeláž vedete pod plastovými kryty na levé straně vozidla, upevněte ji páskou a utěsněte otvory v karoserii, aby nedošlo k poškození nebo rušení.
Otázka: Jaký je rozdíl mezi aktivním a pasivním subwooferem při připojení?
Aktivní subwoofer obsahuje vlastní zesilovač a vyžaduje jen signálový kabel, pasivní subwoofer potřebuje externí zesilovač a reproduktorové kabely s odpovídajícím průřezem.
Otázka: Může špatné nastavení Gain poškodit subwoofer?
Ano, příliš vysoký Gain způsobí zkreslení a může poškodit reproduktor subwooferu, proto nastavujte úroveň pečlivě a postupně.
Otázka: Jaký je význam pojistky na napájecím kabelu?
Pojistka chrání kabeláž a zařízení před přetížením a zkratem, musí být vždy umístěna co nejblíže k baterii, aby zabránila požáru nebo poškození.
Otázka: Jak nastavit hlasitost autorádia pro zesilovač a subwoofer?
Hlasitost nastavte na 50-70 % maximální úrovně, aby nedocházelo ke zkreslení a přetížení signálu do zesilovače a reproduktorů.
Otázka: Jak zapojit aktivní subwoofer k zesilovači bez chyb?
Použijte kvalitní RCA signálový kabel, napájení subwooferu připojte samostatně, nastavte zesilovač do režimu Mono nebo zapněte dolní pásmovou propusť (LPF) pro správný zvuk.
