Jak správně změřit průměr potrubí a proč je to důležité
Přesné změření průměru potrubí je klíčové pro správný výběr dílů a bezproblémový chod instalace. Ať už potřebujete zjistit vnější nebo vnitřní průměr trubky, znalost převodu mezi couly a centimetry, například 3 4 coul na cm, vám usnadní práci a zajistí správné napojení. Správné měření předejde nepříjemným komplikacím, jako jsou netěsnosti nebo nesoulad komponentů.
📝 Ve zkratce
- Průměr potrubí se udává v palcích (inch) nebo milimetrech (mm), 1 inch = 25,4 mm.
- Standardní převodní tabulka uvádí například DN25 jako 1″ s vnějším průměrem 33,7 mm.
- Vnitřní průměr potrubí ovlivňuje průtok a tlakové ztráty, vnější průměr zase montáž a kompatibilitu.
- Nesprávné měření průměru může vést k poruchám čerpadel a netěsnostem v systému.
- U plastových potrubí může vnější průměr lišit kvůli tloušťce stěny, proto je třeba měřit správně.

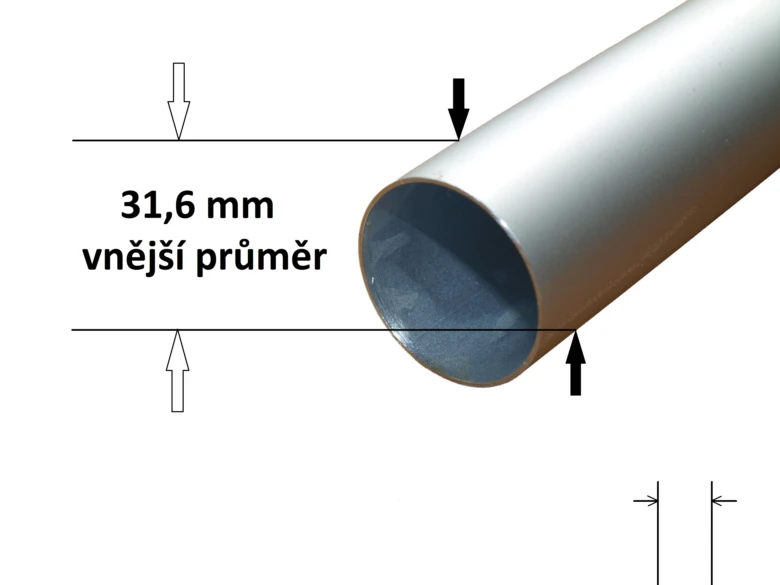

Jak změřit vnější průměr potrubí krok za krokem
Přesné změření vnějšího průměru potrubí je zásadní pro správnou volbu přípojek a zajištění kompatibility v instalacích. Vnější průměr se obvykle uvádí v milimetrech, například 33,7 mm u trubky označené jako 1 coul. Pro měření slouží především posuvné měřítko nebo mikrometr, které umožňují přesnost na setiny milimetru. Právě precizní měření eliminuje chyby při montáži a zajistí, že průměr trubky 3 4 či jiné rozměry odpovídají požadovaným hodnotám.
Výběr správného nástroje pro měření
Pro měření vnějšího průměru potrubí je nejvhodnější posuvné měřítko nebo mikrometr. Posuvné měřítko nabízí snadné použití a přesnost kolem 0,05 mm, zatímco mikrometr umožňuje ještě vyšší přesnost měření na setiny milimetru. Použití těchto nástrojů zajistí, že změříte průměr trubky 3 4, 1 2 coul nebo jiné rozměry s dostatečnou přesností.
Postup měření vnějšího průměru
- Umístění měřidla – přiložte posuvné měřítko kolmo na trubku v místě, kde chcete změřit vnější průměr potrubí.
- Zajištění pevnosti – pevně ale bez deformace stiskněte měřítko kolem trubky.
- Odcitování hodnoty – přečtěte hodnotu v milimetrech na stupnici měřítka.
- Opakování měření – proveďte alespoň tři měření v různých místech pro přesnost a průměrujte výsledky.
Tip: Častá chyba je měření trubky v místě, kde je poškozená nebo znečištěná, což zkreslí výsledek. Proto je vhodné měřit na čistém, rovnoměrném povrchu.

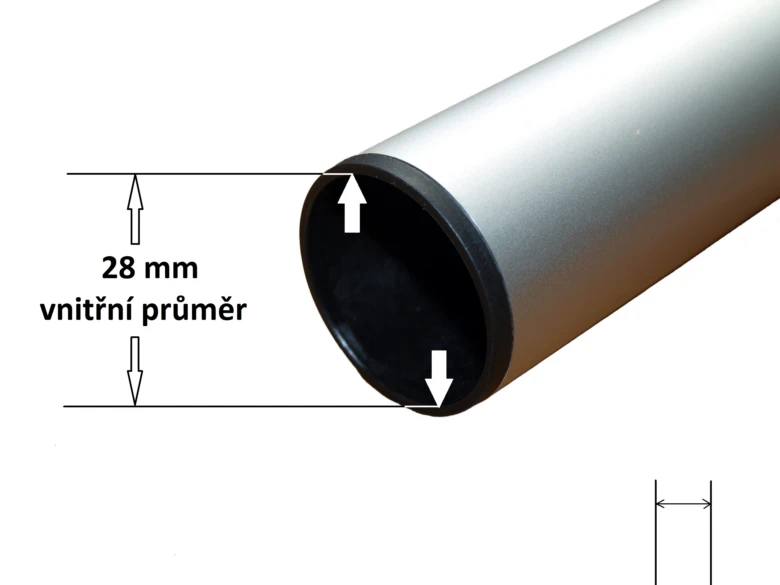

Jak změřit vnitřní průměr potrubí a jeho význam
Pro správné určení kapacity potrubí je nezbytné přesně změřit jeho vnitřní průměr. Tento rozměr významně ovlivňuje hydraulický průtok a tlakové ztráty v instalaci, proto je vhodné vědět, jak správně změřit průměr trubky v cm.
Nástroje pro měření vnitřního průměru
Pro měření vnitřního průměru potrubí lze použít měřicí pásku, šupleru nebo kalibr. Měřicí páska je vhodná pro hrubé určení, zatímco šupler a kalibr zajišťují přesnější výsledky, zejména u menších průměrů, jako je například průměr trubky 3 4 (tříčtvrtka), který odpovídá přibližně 20 mm vnitřního průměru. Výsledky můžete porovnat s průměry trubek tabulkou, kde je 3 4 coul na cm zhruba 1,9 cm.
Význam přesného měření vnitřního průměru
Vnitřní průměr potrubí přímo ovlivňuje hydraulický průtok, tedy množství média, které potrubím proteče za jednotku času. Přesnější měření zabraňuje nepřesnostem, které zvyšují tlakové ztráty a snižují efektivitu instalace. Například potrubí DN25 má vnitřní průměr cca 25 mm, což je klíčové pro dimenzování a správný průtok. Nesprávné měření může vést k poddimenzování nebo předimenzování, což negativně ovlivní výkon celého systému.
Tip: Při měření dbejte na čistotu a rovnost měřeného úseku potrubí, aby nedošlo k falešnému zvětšení nebo zmenšení hodnoty.
Rozdíl mezi DN, vnějším a vnitřním průměrem potrubí
DN (Diameter Nominal) představuje jmenovitou světlost potrubí, která slouží jako orientační velikost, nikoli jako přesný rozměr. Například DN25 označuje potrubí s přibližným vnitřním průměrem okolo 25 mm, ale jeho skutečný vnější průměr je větší, typicky kolem 33,7 mm u standardní 1″ trubky. Tento rozdíl vzniká kvůli tloušťce stěny potrubí, která ovlivňuje vnitřní světlost.
Při měření průměru potrubí je proto důležité rozlišovat mezi vnějším průměrem, který se měří přesně od jedné vnější hrany k druhé, a vnitřním průměrem, který určuje průchodnost potrubí. Pro správný výběr a montáž je nutné znát oba rozměry a orientovat se v převodních tabulkách velikostí.
| DN (jmenovitá světlost) | Přibližný vnější průměr (mm) | Převod na palce (inch) |
|---|---|---|
| DN15 | 21,3 | 1/2″ |
| DN20 | 26,9 | 3/4″ |
| DN25 | 33,7 | 1″ |
Jak změřit vnější a vnitřní průměr potrubí
Pro měření vnějšího průměru použijte posuvné měřítko (mikrometr nebo šupléru), které přesně změří vzdálenost mezi vnějšími hranami trubky. Vnitřní průměr lze změřit pomocí vnitřního posuvného měřítka nebo pomocí kalibrů. Přesné určení průměru je klíčové pro správné spojení potrubí a kompatibilitu s armaturami.
Význam přesného měření průměru potrubí pro funkčnost systému
Správné změřit průměru potrubí je klíčové pro spolehlivost a efektivitu každé instalace. Níže vysvětluji, proč je důležité správně změřit průměr potrubí a jaký význam má přesné měření pro tlakové ztráty a životnost zařízení.
Dopady nesprávného měření na tlakové ztráty
Nepřesné určení průměru trubky, například místo průměru trubky 3 4 použijete menší rozměr, vede k výraznému zvýšení tlakových ztrát. Menší průřez potrubí omezuje průtok média, což může způsobit nedostatečný průtok a zvýšený tlak v systému. Zvýšené tlakové ztráty znamenají vyšší energetické nároky a zkrácení životnosti celé instalace.
Dopady na životnost čerpadel a zařízení
Kalová čerpadla vyžadují průměr hadice nad 25,4 mm (což odpovídá zhruba 1 coul na cm), aby nedocházelo k poškození lopatek a motoru. Použití příliš úzkých hadic, například 1 2 coul na cm nebo méně, způsobuje přetížení čerpadla a může vést k jeho rychlému selhání. Nesprávný průměr hadice má tedy přímý vliv na poškození zařízení a zvýšené náklady na opravy.
- Zvýšené tlakové ztráty omezují průtok
- Nedodržení minimálního průměru u kalových čerpadel vede k poškození lopatek
- Přetížení zařízení způsobuje náročnější provoz a poruchy
- Správné měření pomáhá vyhnout se neplánovaným výpadkům a opravám
Tip: Pro přesné měření průměru trubky se doporučuje použít kalibrovaný posuvný měřítko a porovnat hodnoty s průměry trubek v tabulkách, například jak přepočítat 3 4 coul na cm, abyste zvolili správný rozměr.
Nástroje a metody pro přesné měření průměru potrubí
Pro přesné měření průměru potrubí je nezbytné zvolit vhodné nástroje a metody, které zajistí spolehlivé výsledky i v terénních podmínkách. Správné měření ovlivňuje nejen montáž, ale i funkčnost instalace, například u rozměrů jako průměr trubky 3 4 nebo přepočtu 3 4 coul na cm.
Použití posuvného měřítka a mikrometru
Posuvné měřítko patří mezi základní nástroje pro měření průměru trubek, nabízí přesnost 0,02 mm a je vhodné pro většinu běžných materiálů. Mikrometr má vyšší přesnost 0,01 mm, což oceníte při měření tenkostěnných nebo kovových potrubí. Oba nástroje umožňují přesné zjištění vnějšího i vnitřního průměru, což je klíčové při určování správného rozměru, například u 1 2 coul na cm.
Vliv teplotních roztažností na měření průměru potrubí
Materiál potrubí, jako například PEX, se při teplotních změnách rozšiřuje nebo smrští, což může způsobit odchylky v měření až o několik milimetrů. Teplotní roztažnost je proto nutné zohlednit, zvláště při měření v exteriéru nebo u instalací s velkým teplotním rozsahem. Správné načasování měření a znalost vlastností materiálu zajistí přesnější výsledky, které odpovídají tabulkám průměrů trubek a normám.
- Posuvné měřítko a mikrometr jsou ideální pro přesné měření
- Měřicí páska poslouží pro hrubší orientaci v terénu
- Teplotní roztažnost materiálu ovlivňuje výsledky měření
- Přepočty coulu na centimetry (1 coul na cm) usnadňují orientaci v rozměrech
Časté dotazy o měření průměru potrubí
Otázka: Jak se měří průměr trubky?
Průměr trubky se měří pomocí posuvného měřítka na vnějším nebo vnitřním obvodu. Měření musí probíhat kolmo na osu trubky, aby byla hodnota přesná.
Otázka: Jaký je průměr trubky 3/4?
Průměr trubky 3/4 palce odpovídá přibližně 26,9 mm podle standardních průměrů trubek v tabulkách.
Otázka: Jak spočítat průměr trubky?
Průměr lze spočítat z obvodu trubky vydělením číslem π (3,14). Například obvod 84,5 mm znamená průměr 26,9 mm.
Otázka: Jak změřit vnitřní průměr potrubí?
Vnitřní průměr změříte posuvným měřítkem nebo měřicí páskou vloženou do trubky přes její nejširší část.
Otázka: Co je to DN u potrubí?
DN označuje jmenovitou světlost potrubí, která je orientační a neodpovídá přesnému vnějšímu průměru.
Otázka: Proč je důležité správné měření průměru potrubí?
Přesné měření zajišťuje kompatibilitu s armaturami a správný průtok, což prodlužuje životnost instalace a předchází poruchám.
Otázka: Jaké nástroje jsou nejlepší pro měření průměru potrubí?
Nejvhodnější jsou posuvné měřítko s přesností 0,02 mm, mikrometr a měřicí páska pro velké průměry.
Otázka: Jaké jsou nejčastější chyby při měření průměru potrubí?
Častá chyba je měření šikmo, nevyužití správného nástroje a zanedbání tloušťky stěny, což vede k nepřesným údajům.
Otázka: Jak přepočítat couly na milimetry?
1 coul (inch) je přesně 25,4 mm, proto 3/4 coulu odpovídá 19,05 mm, což je základ pro převodní tabulky.
Otázka: Jak ovlivňuje materiál potrubí měření průměru?
Materiál ovlivňuje tloušťku stěny a roztažnost při teplotě, například kovové trubky se při 100 °C rozšíří zhruba o 0,1 %.
Otázka: Jaký je rozdíl mezi vnějším a vnitřním průměrem potrubí?
Vnější průměr zahrnuje tloušťku stěny, zatímco vnitřní průměr měří jen průchodný otvor, například trubka 20 mm má vnitřní průměr cca 16 mm.
Otázka: Jak přepočítat průměr potrubí z palců na milimetry?
Pro převod použijte 1 palec = 25,4 mm, takže například 3/4 coul na cm je 1,905 cm.
Otázka: Jaké jsou kroky pro přesné měření vnějšího průměru potrubí?
Použijte posuvné měřítko, změřte nejširší část trubky kolmo a hodnotu odečtěte s přesností na 0,1 mm.
Otázka: Jak ovlivňuje teplotní roztažnost materiálu přesnost měření průměru potrubí?
Teplotní roztažnost může změnit průměr o desítky setin až milimetrů, proto měřte při přibližné provozní teplotě.
Otázka: Jak vybrat správný průměr potrubí pro konkrétní použití?
Volba závisí na médiu, průtoku a tlaku; například pro průtok 10 l/min je vhodný vnitřní průměr 20 mm podle hydraulických tabulek.
